وقتی در یک ساختمان چند طبقه آتش سوزی اتفاق می افتد، فقط شعله های آتش خطرناک نیستند؛ دود و گازهای سمی می توانند در مدت کوتاهی از مسیر راه پله و فضاهای ارتباطی به طبقات دیگر برسند. در چنین شرایطی، جدا کردن مسیرهای عبور و ایجاد یک مانع مناسب برای کنترل حرکت دود اهمیت زیادی پیدا می کند. یکی از راهکارهایی که در ساختمان ها برای این منظور دیده می شود، استفاده از سیستم دودبند شیشه ای در محدوده راه پله و آسانسور است.
اما شیشه دودبند چیست و چه تفاوتی با شیشه ضد حریق دارد؟ آیا هر شیشه سکوریتی را می توان به عنوان دودبند استفاده کرد؟ درب دودبند چه ویژگی هایی باید داشته باشد و هنگام طراحی و اجرای آن به چه نکاتی باید توجه کرد؟ در این مقاله، این موضوعات را مرحله به مرحله بررسی می کنیم.
شیشه دودبند چیست و چرا در ساختمان های چندطبقه اهمیت پیدا می کند؟
اگر بخواهیم ساده توضیح دهیم، دودبند مجموعه ای است که برای کنترل حرکت دود در ساختمان ایجاد می شود. در زمان حریق، راه پله یکی از مسیرهایی است که دود می تواند از طریق آن به طبقات مختلف حرکت کند. اگر این مسیر بدون جداسازی مناسب باشد، حتی طبقه ای که مستقیماً درگیر آتش نشده نیز ممکن است خیلی سریع با دود پر شود.
شیشه دودبند در این شرایط به عنوان یک جداکننده شفاف عمل می کند. مزیت اصلی آن نسبت به جداکننده های کاملاً مات این است که ضمن ایجاد جداسازی، دید و نور طبیعی راه پله را تا حد زیادی حفظ می کند.
در جست وجوهای اینترنتی، عبارت شیشه دودبند ساختمان نیز برای اشاره به همین نوع کاربرد استفاده می شود. با این حال، نکته مهم این است که نباید صرفاً بر اساس عنوان «دودبند» درباره ایمنی یک محصول تصمیم گرفت؛ مشخصات شیشه، نوع فریم، یراق آلات، نحوه بسته شدن درب و الزامات پروژه باید در کنار هم بررسی شوند.

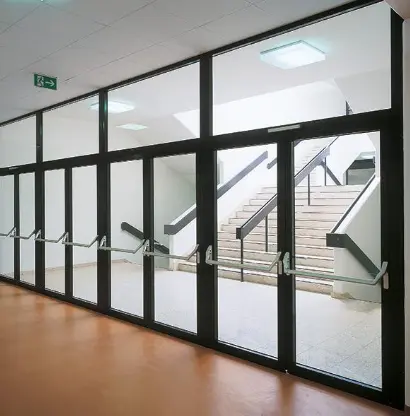

شیشه دودبند راه پله دقیقاً در کدام قسمت نصب می شود؟

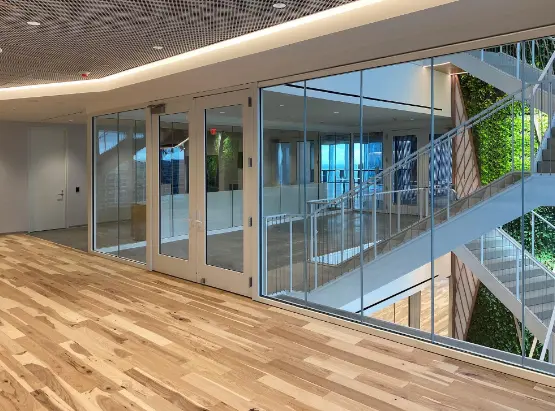

شیشه دودبند راه پله معمولاً در محدوده ای قرار می گیرد که قرار است مسیر راه پله از سایر بخش های ساختمان جدا شود. در بسیاری از ساختمان ها این جداسازی در محدوده ارتباطی راه پله و آسانسور یا فضای ورودی پاگردها دیده می شود.
هدف این نیست که شیشه جلوی خودِ آتش را در هر شرایطی بگیرد؛ هدف اصلی سیستم دودبند، ایجاد یک مانع مناسب برای کاهش انتشار دود و جدا کردن فضاهاست. به همین علت، طراحی این قسمت باید با نقشه معماری، مسیر خروج اضطراری و الزامات ایمنی ساختمان هماهنگ باشد.
تفاوت درب شیشه ای دودبند با درب های شیشه ای معمولی و انتخاب مدل مناسب
در نگاه اول ممکن است یک درب شیشه ای معمولی و یک درب مورد استفاده در سیستم دودبند کاملاً شبیه یکدیگر باشند، اما کاربرد و الزامات آنها یکسان نیست. در یک درب داخلی معمولی، مواردی مانند ظاهر، سهولت استفاده و نوع بازشو اهمیت بیشتری دارد؛ در حالی که در سیستم دودبند، بسته شدن صحیح درب و عملکرد مجموعه در شرایط اضطراری اهمیت بالاتری پیدا می کند.
در بسیاری از پروژه های مسکونی، درب شیشه ای لولایی انتخاب رایجی برای محدوده دودبند است؛ چون ساختار آن امکان بسته شدن خودکار و کنترل شده را فراهم می کند. البته نوع دقیق درب باید بر اساس شرایط پروژه و الزامات اجرایی تعیین شود.
از طرف دیگر، درب شیشه ای کشویی از نظر عملکرد با درب لولایی تفاوت دارد و برای همه موقعیت هایی که نیاز به جداسازی مسیر دود وجود دارد، انتخاب مناسبی نیست. فضای موجود، عرض بازشو، مسیر حرکت افراد و الزامات ایمنی از عواملی هستند که قبل از انتخاب نوع بازشو باید بررسی شوند.
آیا درب شیشه ای اتوماتیک برای دودبند انتخاب مناسبی است؟
ممکن است به دلیل استفاده گسترده از درب شیشه ای اتوماتیک در ساختمان های تجاری، این سؤال مطرح شود که آیا می توان از آن برای دودبند هم استفاده کرد. پاسخ را نمی توان صرفاً بر اساس ظاهر یا مکانیزم باز و بسته شدن درب مشخص کرد.
سیستم دودبند در زمان عادی باید امکان تردد مناسب را فراهم کند، اما در شرایط اضطراری، نحوه بسته ماندن یا برگشت درب اهمیت پیدا می کند. بنابراین یک سیستم اتوماتیک معمولی را نباید بدون بررسی مشخصات فنی، الزامات ایمنی و تأییدیه های لازم جایگزین سیستم مخصوص این کاربرد کرد.
شیشه مورد استفاده برای دودبند چه ویژگی هایی باید داشته باشد؟
یکی از اشتباهات رایج این است که تصور کنیم هر شیشه سکوریتی که در راه پله نصب شود، به صورت خودکار «شیشه دودبند» محسوب می شود. در حالی که عملکرد نهایی به مجموعه ای از عوامل وابسته است.
شیشه سکوریت به دلیل مقاومت بالاتر در برابر ضربه و شوک حرارتی، یکی از شیشه های ایمنی پرکاربرد در ساختمان است. در صورت شکست نیز به جای ایجاد قطعات بزرگ و تیز، به قطعات کوچک تر تبدیل می شود. البته مشخصات دقیق شیشه مورد استفاده در یک پروژه باید بر اساس الزامات همان پروژه تعیین شود.
اگر قصد دارید درباره تفاوت شیشه های ایمنی بیشتر بدانید،
مقاله معرفی انواع شیشه ایمنی یا شیشه نشکن نیز اطلاعات مفیدی درباره سکوریت، لمینت و سایر شیشه های ایمنی ارائه می کند. در یک سیستم دودبند، تنها خود شیشه اهمیت ندارد. فریم، اتصالات، لولا، دستگیره، آرام بند و نحوه نصب نیز باید با کاربرد موردنظر هماهنگ باشند.
تفاوت شیشه دودبند و شیشه ضد حریق در چیست و چرا نباید این دو را یکی دانست؟
اصطلاح «دودبند» و «ضد حریق» گاهی در بازار به جای یکدیگر استفاده می شوند، اما از نظر فنی بهتر است آنها را یکسان در نظر نگیریم.
یک سیستم ضد حریق برای مقاومت در برابر آتش، انتقال حرارت و در برخی موارد عبور شعله برای مدت مشخص، تحت استاندارد و آزمون مشخص طراحی می شود. در مقابل، مفهوم دودبند بیشتر به ممانعت یا کاهش عبور دود مربوط است.
به زبان ساده، یک شیشه ممکن است در برابر حرارت مقاومت مناسبی داشته باشد، اما این موضوع به تنهایی به معنی آن نیست که کل مجموعه درب و شیشه دارای درجه بندی ضد حریق مشخصی است.
این تفاوت زمانی اهمیت بیشتری پیدا می کند که پروژه به تأییدیه های آتش نشانی، طبقه بندی مشخص مقاومت حریق یا جزئیات اجرایی خاص نیاز داشته باشد.

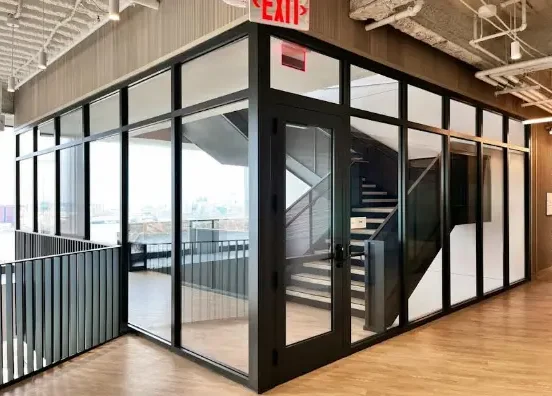

درب دودبند شیشه ای چگونه باید طراحی و اجرا شود تا عملکرد مناسبی داشته باشد؟
در طراحی درب دودبند شیشه ای باید چند بخش را هم زمان در نظر گرفت. ابعاد بازشو، تعداد لنگه ها، جهت باز شدن، محل نصب لولا و آرام بند و همچنین شرایط استفاده روزمره، همگی روی نتیجه نهایی اثر دارند.
برای مثال، اگر درب بیش از حد سنگین باشد اما یراق مناسب برای آن انتخاب نشده باشد، بسته شدن کامل درب با مشکل مواجه می شود. از طرف دیگر، انتخاب یراق صرفاً بر اساس ظاهر نیز تصمیم درستی نیست.
در اجرای این نوع سیستم معمولاً باید به مواردی مانند موارد زیر توجه شود:
اندازه گیری دقیق بازشو و تعیین ابعاد شیشه پیش از تولید، انتخاب شیشه متناسب با کاربری، استفاده از یراق آلات مناسب، بررسی نحوه بسته شدن خودکار درب و اجرای دقیق اتصالات و فریم.
نکته مهم دیگر این است که شیشه سکوریت پس از تولید امکان برش یا سوراخ کاری معمولی ندارد؛ بنابراین محل سوراخ ها، لولاها و سایر اتصالات باید پیش از فرآیند سکوریت مشخص شود.

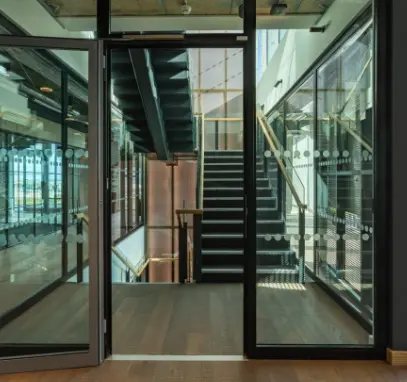

چرا خود برگردان بودن درب در سیستم دودبند اهمیت دارد؟
اگر درب بعد از عبور افراد باز بماند، عملاً جداسازی ایجادشده کارایی مورد انتظار را نخواهد داشت. به همین خاطر، در پروژه هایی که درب باید بعد از عبور افراد بسته شود، مکانیزم مناسب برای برگشت و بسته شدن درب اهمیت زیادی دارد.
این موضوع فقط درباره درب شیشه ای نیست و در طراحی بسیاری از مسیرهای خروج و فضاهای ایمنی ساختمان، کنترل وضعیت درب اهمیت دارد.
از طرف دیگر، نباید بدون بررسی مقررات پروژه درباره استفاده از قفل، دستگیره یا تجهیزات کنترلی تصمیم گرفت. هر قطعه اضافه شده به درب باید با عملکرد مورد انتظار سیستم هماهنگ باشد.
آیا استفاده از شیشه دودبند روی ظاهر راه پله و سایر سازه های شیشه ای تأثیر دارد؟
یکی از دلایل محبوبیت سیستم های شیشه ای این است که ایمنی و جداسازی را با ظاهر نسبتاً شفاف ترکیب می کنند. این ویژگی در ساختمان های مدرن اهمیت بیشتری پیدا کرده است؛ جایی که طراح نمی خواهد با ایجاد یک دیوار کاملاً مات، نور و ارتباط بصری بین طبقات از بین برود.
برای نمونه، ممکن است در یک پروژه در کنار سیستم دودبند از نمای شیشه ای کرتین وال، نمای شیشه ای فریم لس یا نمای شیشه ای اسپایدر استفاده شده باشد. هرکدام از این سیستم ها عملکرد متفاوتی دارند و نباید مشخصات یکی را به دیگری تعمیم داد.
همین موضوع درباره حفاظ های شیشه ای نیز صادق است. نرده شیشه ای دفنی و نرده شیشه ای فیکس پوینت برای حفاظت لبه ها و اختلاف ارتفاع طراحی می شوند، در حالی که دودبند وظیفه دیگری دارد.
شیشه دودبند در مقایسه با سایر درب ها چه تفاوتی در کاربرد دارد؟
در یک ساختمان مدرن ممکن است چند نوع درب شیشه ای وجود داشته باشد که هرکدام برای هدف خاصی انتخاب شده اند. مثلاً درب شیشه ای سرویس بهداشتی بیشتر با موضوع حریم خصوصی، رطوبت و طراحی داخلی ارتباط دارد. درب های شیشه ای اتاق یا ورودی نیز معمولاً بر اساس تردد و معماری انتخاب می شوند.
در مقابل، دودبند بخشی از راهکار ایمنی ساختمان است. بنابراین ظاهر مشابه نباید باعث شود عملکرد آنها را یکسان فرض کنیم.
حتی درب شیشه ای پارتیشن نیز کاربرد متفاوتی دارد و هدف اصلی آن جداسازی فضاهای داخلی است. اگرچه ممکن است از نظر نوع شیشه یا یراق آلات با برخی درب های دیگر شباهت داشته باشد، اما طراحی آن بر اساس نیازهای پارتیشن بندی انجام می شود.
در انتخاب شیشه دودبند برای ساختمان به چه نکاتی باید توجه کرد؟
انتخاب این سیستم بهتر است از مرحله طراحی ساختمان انجام شود، نه زمانی که بازشوها اجرا شده اند و قرار است صرفاً یک درب داخل آنها قرار بگیرد. هرچه ابعاد و جزئیات پروژه دقیق تر مشخص شده باشد، احتمال خطا در تولید و نصب کمتر خواهد شد.
برای انتخاب صحیح باید محل نصب، ابعاد بازشو، مسیر تردد، تعداد دفعات استفاده از درب، نوع سازه اطراف و الزامات ایمنی پروژه بررسی شود. همچنین در ساختمان هایی که تأییدیه آتش نشانی اهمیت دارد، مشخصات مورد قبول مرجع مربوطه باید از ابتدا در طراحی لحاظ شود.
در همین مرحله، تفاوت میان شیشه معمولی، سکوریت، لمینت و شیشه های دارای عملکرد ویژه نیز باید بررسی شود. مقاله معرفی انواع شیشه ایمنی یا شیشه نشکن که پیش تر معرفی شد، می تواند برای شناخت اولیه این دسته ها مفید باشد.
آیا شیشه دودبند برای همه ساختمان ها یک مشخصات ثابت و یکسان دارد؟
خیر. یکی از نکات مهم در این زمینه این است که نمی توان یک ضخامت، نوع شیشه یا مدل یراق را برای همه ساختمان ها نسخه واحد دانست.
ارتفاع ساختمان، کاربری، تعداد طبقات، طراحی مسیر خروج، شرایط پروژه و الزامات مرجع تأییدکننده می تواند در انتخاب سیستم مؤثر باشد. حتی اگر در پروژه ای استفاده از شیشه سکوریت با مشخصات مشخص رایج باشد، این موضوع به تنهایی نباید مبنای تصمیم گیری برای پروژه دیگری قرار بگیرد.
برای نمونه، عبارت شیشه دودبند س ساختمان ممکن است در جست وجوهای کاربران به شکل های مختلف نوشته شود، اما هنگام تهیه محتوا یا انتخاب محصول، بهتر است به جای تکیه بر عبارت جست وجو، مشخصات واقعی سیستم بررسی شود.
مزایای استفاده از شیشه برای جداسازی دود در معماری ساختمان چیست؟
یکی از مهم ترین مزیت های شیشه، حفظ ارتباط بصری است. یک جداکننده شیشه ای می تواند مسیر را از نظر فیزیکی تفکیک کند، بدون اینکه مانند یک دیوار کاملاً بسته، فضا را تاریک یا محدود نشان دهد.
از طرف دیگر، شیشه در معماری مدرن ظاهر تمیزی دارد و می تواند با سایر عناصر ساختمان هماهنگ شود. اگر طراحی و نصب آن اصولی باشد، نتیجه نهایی هم از نظر ظاهری مناسب است و هم وظیفه موردنظر خود را انجام می دهد.
با این حال، نباید زیبایی را جایگزین الزامات ایمنی کرد. در چنین پروژه ای ابتدا باید عملکرد مورد نیاز مشخص شود و بعد درباره ظاهر، نوع شیشه و یراق آلات تصمیم گرفت.
جمع بندی؛ برای انتخاب شیشه دودبند باید بیشتر از ظاهر شیشه را بررسی کرد
دود یکی از جدی ترین خطرهای زمان آتش سوزی ساختمان است و کنترل مسیر انتشار آن، به خصوص در ساختمان های چندطبقه، اهمیت زیادی دارد. شیشه دودبند می تواند به عنوان بخشی از سیستم جداسازی فضاها مورد استفاده قرار گیرد و در کنار حفظ دید و نور طبیعی، به کنترل حرکت دود کمک کند.
اما نباید تصور کرد که صرفاً نصب یک شیشه سکوریت در مسیر راه پله، به معنی ایجاد یک سیستم کامل دودبند یا ضد حریق است. نوع شیشه، فریم، یراق آلات، نحوه بسته شدن درب، جزئیات اجرا و الزامات ایمنی پروژه باید در کنار یکدیگر بررسی شوند.
اگر پروژه شما به تأییدیه های خاص آتش نشانی یا عملکرد مشخص در برابر حریق نیاز دارد، انتخاب نهایی شیشه و مجموعه درب باید بر اساس مشخصات فنی پروژه و نظر متخصص انجام شود.
سوالات متداول درباره شیشه دودبند و درب دودبند ساختمان
- شیشه دودبند بیشتر در کدام قسمت ساختمان استفاده می شود؟
معمولاً در محدوده هایی مانند مسیر ارتباطی راه پله و پاگردها یا بخش هایی که نیاز به جداسازی مسیر حرکت دود دارند استفاده می شود. محل دقیق نصب باید بر اساس طراحی ساختمان و الزامات ایمنی تعیین شود. - آیا هر شیشه سکوریتی را می توان برای دودبند استفاده کرد؟
خیر. سکوریت بودن شیشه به تنهایی مشخص نمی کند که کل سیستم برای کاربرد دودبند مناسب است. نوع شیشه، ضخامت، ابعاد، یراق آلات، فریم و نحوه اجرای مجموعه باید متناسب با کاربرد و الزامات پروژه انتخاب شود. - آیا درب دودبند حتماً باید شیشه ای باشد؟
خیر. سیستم های دودبند می توانند با متریال های مختلف طراحی شوند و انتخاب شیشه به شرایط پروژه، الزامات ایمنی، معماری و نوع جداسازی مورد نیاز بستگی دارد. مزیت اصلی نوع شیشه ای، حفظ نور و دید و هماهنگی بهتر با معماری مدرن است.
