نمای شیشه ای فریم لس

نمای شیشه ای فریم لس برای ساختمان هایی انتخاب می شود که در طراحی آنها یکپارچگی سطح نما، ورود نور طبیعی و حذف خطوط ضخیم قاب اهمیت دارد. در این سیستم، فریم نگهدارنده از بیرون ساختمان تا حد زیادی دیده نمی شود و سطح نمای شیشه ای به صورت منظم، شفاف و مدرن به نظر می رسد. انتخاب نوع شیشه، روش زیرسازی، سیستم اتصال، ابعاد پنل ها و کیفیت آب بندی باید براساس مشخصات واقعی پروژه انجام شود؛ زیرا ظاهر یکدست نما به تنهایی نشان دهنده عملکرد فنی مناسب آن نیست.

در این صفحه با انواع سیستم های فریم لس، شیشه مناسب، عوامل موثر بر قیمت، مراحل اجرا، محدودیت ها و معیارهای انتخاب مجری آشنا می شوید.

فهرست مطالب

مشاوره طراحی و اجرای نمای شیشه ای
نمای شیشه ای فریم لس برای پروژه شما مناسب است؟

برای بررسی سیستم اجرایی، شرایط سازه و برآورد هزینه نمای ساختمان، نقشه یا مشخصات پروژه خود را
با کارشناسان ترنج گلس در میان بگذارید.

دریافت مشاوره تخصصی

تماس مستقیم با کارشناسان

نمای شیشه ای فریم لس چیست و چگونه سطحی یکپارچه ایجاد می کند؟

در نمای شیشه ای فریم لس، شیشه ها روی شبکه ای از پروفیل های فلزی یا آلومینیومی نصب می شوند، اما جزئیات نگهدارنده به شکلی طراحی می شود که از بیرون ساختمان قاب های ضخیم و برجسته دیده نشوند. به همین دلیل فاصله میان جام های شیشه بیشتر به صورت خطوط باریک درزگیری مشاهده می شود و سطح خارجی ساختمان ظاهر منظم تری پیدا می کند.

این ویژگی باعث می شود نمای فریم لس از نظر بصری به بعضی مدل های نمای شیشه ای کرتین وال نزدیک باشد، اما جزئیات زیرسازی، روش تثبیت شیشه و محدودیت های اجرایی هر سیستم باید جداگانه بررسی شود. تصمیم درباره نوع سیستم نباید فقط براساس تصویر نهایی نما گرفته شود و لازم است ارتفاع ساختمان، فشار باد، ابعاد شیشه، نوع سازه و شرایط دسترسی نیز در طراحی لحاظ شوند.



فریم های پنهان چه نقشی در نگهداری شیشه دارند؟

اصطلاح فریم لس به معنی حذف کامل سازه نگهدارنده نیست، بلکه به پنهان شدن بخش زیادی از فریم از دید بیرونی اشاره دارد. شیشه همچنان باید به یک زیرسازی پایدار متصل شود تا وزن خود، فشار باد و نیروهای وارد شده را به بخش های مناسب ساختمان انتقال دهد. در برخی سیستم ها شیشه داخل کاست آلومینیومی قرار می گیرد و در برخی روش ها از پروفیل های U شکل و سیلیکون سازه ای استفاده می شود. کیفیت اتصال میان شیشه، پروفیل، سیلیکون و زیرسازی نقش مستقیمی در ایمنی و دوام نما دارد.

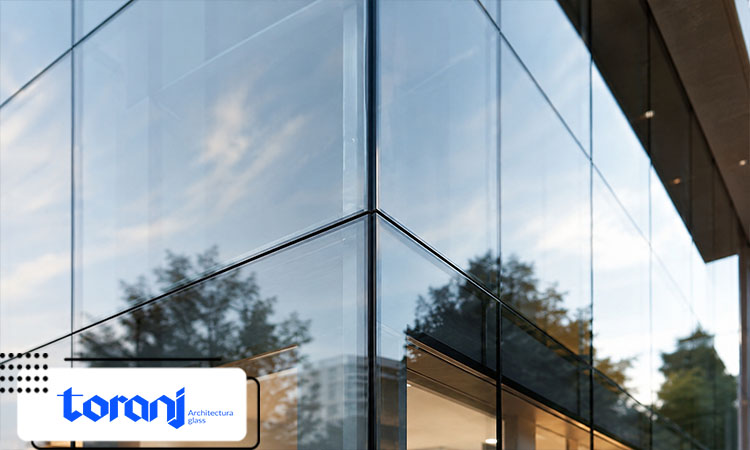

مزایا و محدودیت های نمای شیشه ای فریم لس چیست؟

نمای شیشه ای فریم لس به دلیل ظاهر مدرن، افزایش نور طبیعی و ایجاد نمای یکپارچه، یکی از گزینه های محبوب در طراحی ساختمان های امروزی است. با این حال، انتخاب این سیستم باید با توجه به شرایط اقلیمی، هزینه اجرا و نیازهای نگهداری ساختمان انجام شود.

مزایای نمای شیشه ای فریم لس

محدودیت های نمای شیشه ای فریم لس

فریم های پنهان چه نقشی در نگهداری شیشه دارند؟

چه سیستم هایی برای اجرای نمای شیشه ای فریم لس وجود دارد؟

دو روش شناخته شده برای اجرای این نما، سیستم U-Channel و سیستم Step Unit یا کاست دار هستند. هر دو روش می توانند سطح خارجی یکدستی ایجاد کنند، اما از نظر نحوه آماده سازی پنل، نوع اتصال، محدودیت ارتفاع و کنترل کیفیت تفاوت دارند. انتخاب میان آنها باید براساس نقشه معماری و محاسبات اجرایی انجام شود، نه صرفا براساس کمترین قیمت اولیه.



سیستم U-Channel برای چه پروژه هایی بررسی می شود؟

در سیستم U-Channel، اسپیسرها یا پروفیل های U شکل در بخش پیرامونی شیشه قرار می گیرند و اتصال نهایی با جزئیات پیش بینی شده در زیرسازی و سیلیکون مناسب تکمیل می شود. این روش از نظر ساختار اجرایی ساده تر است، اما نباید بدون بررسی ارتفاع، ابعاد پنل و بارهای وارد شده برای هر پروژه پیشنهاد شود. دقت در آماده سازی سطح، سازگاری سیلیکون با شیشه و پروفیل و کنترل ابعاد درزها در کیفیت نهایی اهمیت زیادی دارد.

هرگونه خطا در این بخش می تواند باعث کاهش چسبندگی، نفوذ آب یا تغییر شکل خطوط نما شود.



سیستم Step Unit یا کاست دار چه تفاوتی دارد؟

در سیستم Step Unit، شیشه در یک کاست یا فریم آلومینیومی آماده می شود و پنل ساخته شده روی شبکه اصلی نما نصب می گردد. بخش مهمی از مونتاژ می تواند پیش از انتقال به محل پروژه انجام شود و این موضوع امکان کنترل دقیق تر بعضی جزئیات را فراهم می کند. این روش معمولا برای پروژه هایی بررسی می شود که یکنواختی پنل ها، سرعت نصب و تثبیت مکانیکی اهمیت بیشتری دارد. هزینه آن نیز به نوع کاست، مشخصات شیشه، ابعاد پنل و تجهیزات مورد نیاز برای نصب وابسته است.



مقایسه سیستم U-Channel و Step Unit در نمای شیشه ای فریم لس

در اجرای نمای شیشه ای فریم لس، انتخاب سیستم نگهدارنده به ساختار زیرسازی، ابعاد پنل ها، بارهای وارده و جزئیات نصب بستگی دارد.
جدول زیر تفاوت دو روش U-Channel و Step Unit را از نظر ساختار اتصال و شرایط اجرایی نشان می دهد.

معیار مقایسه سیستم U-Channel سیستم Step Unit یا کاست دار
ساختار اتصال استفاده از پروفیل U شکل با جزئیات مهار و آب بندی متناسب با طراحی سیستم قرارگیری پنل در مجموعه کاست و اتصال آن به زیرسازی طراحی شده
آماده سازی پیش از نصب میزان آماده سازی در کارگاه و محل پروژه به روش اتصال و جزئیات اجرایی بستگی دارد. امکان مونتاژ بخشی از مجموعه پنل و کاست پیش از انتقال به محل نصب وجود دارد.
کنترل کیفیت اجرا دقت در آماده سازی سطح، اتصال پروفیل، درزگیری و آب بندی اهمیت دارد. کنترل ابعاد کاست، کیفیت مونتاژ و نحوه اتصال به زیرسازی ضروری است.
عوامل موثر بر انتخاب ابعاد شیشه، بارگذاری، جزئیات پروفیل و شرایط نصب ابعاد و وزن پنل، مشخصات کاست، ظرفیت اتصالات و روش مهار
نکته مهم اجرایی سازگاری پروفیل، شیشه، مصالح اتصال و جزئیات آب بندی باید بررسی شود. هماهنگی طراحی کاست با زیرسازی و امکان نصب و تعویض پنل اهمیت دارد.
انتخاب نهایی براساس نقشه های اجرایی و محاسبات فنی پروژه براساس نقشه های اجرایی و محاسبات فنی پروژه

نمای فریم لس برای چه ساختمان هایی انتخاب مناسبی است؟

این نما بیشتر در ساختمان های اداری، تجاری، مجتمع های چند منظوره، فروشگاه ها، هتل ها و بعضی پروژه های مسکونی مدرن استفاده می شود. مهم ترین دلیل انتخاب آن، ایجاد سطح شیشه ای منظم، افزایش ارتباط بصری با محیط بیرون و امکان ورود نور طبیعی به بخش های داخلی است. در ساختمان هایی که کنترل تابش، حریم خصوصی یا مصرف انرژی اهمیت بالایی دارد، نوع پوشش شیشه و نسبت سطح شفاف به بخش های بسته باید با دقت بیشتری تعیین شود.

در ساختمان های اداری، هتل ها و مجتمع های تجاری، طراحی نمای فریم لس باید با میزان نور موردنیاز، جهت تابش خورشید، شرایط تهویه و عملکرد حرارتی ساختمان هماهنگ باشد. همچنین انتخاب ابعاد پنل ها و محل بازشوها باید متناسب با نقشه معماری و الزامات اجرایی پروژه انجام شود تا ضمن حفظ ظاهر یکپارچه نما، استفاده و نگهداری از آن نیز امکان پذیر باشد.



هنگام انتخاب شیشه نمای فریم لس چه معیارهایی باید بررسی شوند؟

نوع شیشه باید براساس ایمنی، ابعاد جام، ارتفاع ساختمان، فشار باد، کنترل حرارت، میزان عبور نور و نیاز صوتی انتخاب شود. استفاده از یک ضخامت ثابت برای تمام پروژه ها رویکرد فنی مناسبی نیست؛ زیرا شرایط یک نمای کم ارتفاع با یک ساختمان مرتفع یا نمایی با پنل های بزرگ یکسان نیست. شیشه سکوریت، لمینت، دوجداره و شیشه های دارای پوشش کنترل خورشیدی از گزینه هایی هستند که می توانند متناسب با طراحی پروژه بررسی شوند.

جدول زیر کاربرد کلی گزینه های رایج را نشان می دهد. انتخاب نهایی باید پس از بررسی نقشه، ابعاد شیشه و محاسبات پروژه انجام شود و این جدول جایگزین طراحی مهندسی نیست.

نوع شیشه ویژگی اصلی شرایط مناسب بررسی نکته مهم اجرایی
شیشه سکوریت مقاومت مکانیکی و حرارتی بیشتر نسبت به شیشه معمولی و الگوی شکست به قطعات کوچک تر پنل هایی که به مقاومت مکانیکی یا حرارتی بالاتری نیاز دارند ضخامت و مشخصات شیشه باید براساس ابعاد، بارهای وارده و الزامات ایمنی تعیین شود.
شیشه لمینت کمک به حفظ قطعات شیشه روی لایه میانی پس از شکست، متناسب با ساختار لمینت بخش هایی که حفظ یکپارچگی پنل پس از شکست اهمیت دارد نوع شیشه، جنس و ضخامت لایه میانی باید در مشخصات فنی پروژه تعیین شود.
شیشه دوجداره امکان بهبود عملکرد حرارتی و صوتی با استفاده از مجموعه شیشه و فضای میانی ساختمان های اداری و تجاری و فضاهای نیازمند کنترل تبادل حرارت و صدا کیفیت اسپیسر، آب بندی پیرامونی و مشخصات شیشه های تشکیل دهنده اهمیت دارد.
شیشه کنترل خورشیدی یا Low-E کمک به مدیریت انتقال حرارت و کنترل بخشی از انرژی تابشی، بسته به نوع پوشش نماهای آفتاب گیر و پروژه های دارای الزامات عملکرد انرژی نوع و محل قرارگیری پوشش، شرایط آب بندی و سازگاری مصالح با پوشش باید بررسی شود.

نکته مهم این است که این گزینه ها لزوما جایگزین یکدیگر نیستند؛ برای مثال، یک واحد شیشه دوجداره می تواند از شیشه سکوریت یا لمینت و پوشش Low-E نیز استفاده کند. ترکیب مناسب باید براساس مشخصات فنی و شرایط پروژه تعیین شود.



هنگام انتخاب شیشه نمای فریم لس چه معیارهایی باید بررسی شوند؟

قیمت نمای شیشه ای فریم لس بر چه اساسی محاسبه می شود؟

قیمت نمای شیشه ای فریم لس یک نرخ ثابت و مستقل از شرایط پروژه ندارد. متراژ نما فقط یکی از ورودی های محاسبه است و ارتفاع، شکل ساختمان، ابعاد جام ها، نوع شیشه، روش زیرسازی و سیستم اتصال می توانند هزینه نهایی را تغییر دهند. هزینه دسترسی، داربست، کلایمر یا تجهیزات نصب در ارتفاع نیز باید همراه با شرایط کارگاه بررسی شود. برای دریافت برآورد قابل اتکا، بهتر است نقشه نما، تصاویر محل، متراژ تقریبی و تعداد طبقات در اختیار تیم فنی قرار گیرد.

پیشنهادهای مالی زمانی قابل مقایسه هستند که محدوده خدمات و مشخصات متریال آنها یکسان باشد. ممکن است یک قیمت پایین تر، بخشی از زیرسازی، آب بندی، حمل، تجهیزات ارتفاع یا خدمات پس از نصب را پوشش ندهد. بهتر است پیش از انتخاب مجری، جدول متریال، روش اجرا، مسئولیت هر طرف، زمان بندی و شرایط تعویض یا اصلاح پنل ها به صورت مکتوب بررسی شود.

برآورد هزینه اجرای نما
قیمت نمای شیشه ای فریم لس پروژه شما چقدر می شود؟

متراژ تقریبی نما، تعداد طبقات و نقشه یا تصاویر ساختمان را ارسال کنید تا شرایط اجرا و عوامل موثر بر هزینه بررسی شود.

دریافت مشاوره و استعلام قیمت

مراحل طراحی و اجرای نمای شیشه ای فریم لس چگونه انجام می شود؟

اجرای اصولی نما از برداشت ابعاد و بررسی سازه آغاز می شود و به نصب شیشه محدود نیست. هرچه تصمیم های مربوط به مدول بندی، بازشوها، نوع شیشه و مسیر تخلیه آب زودتر گرفته شوند، هماهنگی میان معماری، سازه و تاسیسات ساده تر خواهد بود. در پروژه های در حال ساخت، خطاهای ابعادی باید پیش از سفارش شیشه کنترل شوند؛ زیرا شیشه فرآوری شده معمولا امکان اصلاح ابعادی در کارگاه ندارد. روند عمومی طراحی و اجرا به شکل زیر است، اما جزئیات آن متناسب با پروژه تغییر می کند.

  1. بررسی نقشه معماری، سازه، ارتفاع، جهت تابش و شرایط دسترسی پروژه
  2. برداشت ابعاد واقعی و تعیین شبکه زیرسازی، ابعاد پنل ها و محل بازشوها
  3. انتخاب سیستم فریم لس، نوع شیشه، پروفیل، اتصالات و مواد آب بندی
  4. تهیه نقشه های اجرایی و کنترل هماهنگی نما با سازه و بخش های داخلی
  5. ساخت زیرسازی و پروفیل ها، تولید شیشه و کنترل ابعاد قطعات
  6. نصب پنل ها، تنظیم فاصله ها، اجرای سیلیکون و تکمیل آب بندی
  7. کنترل نهایی تراز، اتصالات، درزها، بازشوها و تحویل پروژه

زمان اجرای پروژه به متراژ، ارتفاع، روش نصب، آماده بودن زیرسازی، زمان تولید شیشه و شرایط آب و هوایی وابسته است. به همین دلیل اعلام یک زمان ثابت بدون بازدید یا بررسی نقشه می تواند گمراه کننده باشد. برنامه زمانی بهتر است به تفکیک طراحی، تامین متریال، تولید شیشه، زیرسازی و نصب تنظیم شود تا تاخیر هر بخش قابل شناسایی باشد.



آب بندی و هوابندی نمای شیشه ای فریم لس چگونه کنترل می شود؟

درزهای میان شیشه ها فقط بخشی از ظاهر نما نیستند و در کنترل نفوذ آب و هوا نقش دارند. ابعاد درز، نوع سیلیکون، آماده سازی سطح، استفاده از پرایمر در صورت نیاز و سازگاری مواد باید مطابق مشخصات تولیدکننده و طراحی پروژه باشد. سیلیکون معمولی نباید به جای سیلیکون سازه ای یا محصول مورد تایید برای سیستم انتخاب شده استفاده شود. همچنین مسیر خروج آب احتمالی باید در زیرسازی پیش بینی شود تا رطوبت در پشت پنل ها محبوس نشود.



چرا اجرای سیلیکون سازه ای به کنترل تخصصی نیاز دارد؟

سیلیکون سازه ای می تواند بخشی از انتقال نیرو و تثبیت پنل را بر عهده داشته باشد و عملکرد آن به چسبندگی صحیح به شیشه و پروفیل وابسته است. آلودگی سطح، رطوبت، گردوغبار، ضخامت نامناسب درز یا ناسازگاری با پوشش شیشه می تواند کیفیت اتصال را کاهش دهد. بهتر است نوع محصول، تاریخ مصرف، روش آماده سازی سطح و نتایج تست های مورد نیاز در مستندات پروژه ثبت شوند. اجرای ظاهرا تمیز درز، بدون کنترل این عوامل، به تنهایی تضمین کننده عملکرد مناسب نیست.



نگهداری دوره ای نما شامل چه اقداماتی است؟

سطح شیشه، وضعیت درزها، اتصالات بازشوها و آثار نفوذ آب باید به صورت دوره ای بررسی شوند. ترک خوردگی سیلیکون، جداشدگی لبه ها، تغییر شکل درز، لق شدن پنل یا ورود رطوبت از نشانه هایی هستند که نیاز به بررسی تخصصی دارند. شستشوی نما نیز باید با مواد مناسب انجام شود تا پوشش شیشه یا مواد درزبندی آسیب نبینند. فاصله زمانی بازدید دوره ای به ارتفاع ساختمان، شرایط آب و هوایی و دستورالعمل متریال مصرفی بستگی دارد.

مزایا و محدودیت های نمای شیشه ای فریم لس چیست؟

تفاوت نمای فریم لس با فیس کپ و اسپایدر در چیست؟

در انتخاب سیستم نمای شیشه ای ساختمان، تفاوت اصلی روش های اجرایی به نوع اتصال شیشه، میزان نمایان بودن پروفیل ها و شرایط فنی پروژه مربوط می شود. در سیستم فریم لس، فریم نگهدارنده تا حد زیادی از دید بیرونی پنهان می ماند و سطحی یکپارچه ایجاد می کند. در مقابل، سیستم فیس کپ که یکی از روش های اجرای نمای شیشه ای کرتین وال است، از درپوش های آلومینیومی نمایان روی خطوط افقی و عمودی نما استفاده می کند.

در نمای شیشه ای اسپایدر، شیشه ها با استفاده از اتصالات نقطه ای به سازه پشتیبان متصل می شوند. این روش از نظر ساختار اتصال و ظاهر نهایی با نمای فریم لس تفاوت دارد. انتخاب میان این سیستم ها باید براساس ارتفاع ساختمان، ابعاد پنل ها، بارهای وارده، شرایط نگهداری، بودجه و طراحی معماری انجام شود؛ زیرا هیچ روشی برای تمام پروژه ها بهترین انتخاب نیست.

مشاوره طراحی و اجرای نمای شیشه ای فریم لس در ترنج گلس

انتخاب و اجرای نمای شیشه ای فریم لس به بررسی دقیق شرایط سازه، ارتفاع ساختمان، نوع شیشه، زیرسازی و سیستم اتصال نیاز دارد. برای دریافت پیشنهاد فنی و برآورد هزینه، می توانید نقشه نما، متراژ تقریبی و مشخصات پروژه خود را از طریق صفحه تماس با ترنج گلس در اختیار کارشناسان مجموعه قرار دهید تا گزینه های اجرایی متناسب با شرایط ساختمان بررسی شوند.



سوالات متداول درباره نمای شیشه ای فریم لس

در این بخش به چند سوال پرتکرار درباره قیمت، زمان اجرا، انتخاب شیشه و نگهداری نمای فریم لس پاسخ داده شده است. پاسخ نهایی هر سوال به مشخصات واقعی ساختمان، نقشه نما و سیستم اجرایی انتخاب شده وابسته خواهد بود.

  1. قیمت نمای شیشه ای فریم لس چگونه محاسبه می شود؟ قیمت براساس متراژ، ارتفاع ساختمان، نوع سیستم، مشخصات شیشه، ابعاد پنل ها، زیرسازی و شرایط نصب محاسبه می شود. تعداد بازشوها، نوع سیلیکون، تجهیزات کار در ارتفاع و میزان اصلاح سازه نیز بر هزینه تاثیر دارند. برای اعلام قیمت دقیق باید نقشه یا ابعاد واقعی پروژه بررسی شود.
  2. اجرای نمای شیشه ای فریم لس چقدر زمان می برد؟ مدت اجرا به متراژ، روش زیرسازی، نوع سیستم، زمان تولید شیشه و آماده بودن محل پروژه وابسته است. طراحی و برداشت ابعاد باید پیش از تولید پنل ها تکمیل شود و شرایط آب و هوایی نیز می تواند برنامه نصب را تغییر دهد. زمان نهایی پس از بررسی نقشه و شرایط کارگاه مشخص می شود.
  3. برای نمای فریم لس از شیشه سکوریت استفاده می شود یا لمینت؟ هر دو نوع شیشه می توانند در ترکیب های مختلف بررسی شوند، اما انتخاب آنها به ارتفاع، ابعاد پنل، ایمنی، بار باد و نیاز حرارتی بستگی دارد. در بعضی پروژه ها از واحد دوجداره شامل شیشه سکوریت یا لمینت استفاده می شود. ضخامت و ترکیب شیشه باید براساس محاسبات و مشخصات فنی پروژه تعیین شود.
