نرده شیشه ای دفنی برای پروژه هایی مناسب است که در آن ها حفظ ایمنی، دید باز و ظاهر یکپارچه اهمیت دارد. در این سیستم، بخش اصلی نگهدارنده شیشه داخل کف قرار می گیرد و پس از تکمیل نازک کاری، بیشتر اتصالات از دید پنهان می شوند. به همین دلیل، سطح شیشه بدون پایه های متعدد فلزی دیده می شود و با سایر اجزای شفاف ساختمان مانند درب شیشه ای هماهنگی بصری مناسبی پیدا می کند. در این صفحه می توانید با ساختار سیستم دفنی، نوع شیشه، زیرسازی، مراحل نصب، عوامل موثر بر قیمت و معیارهای انتخاب مجری آشنا شوید.
همین حالا با کارشناسان ترنج گلس تماس بگیرید تا بهترین مدل درب اتوماتیک شیشهای را برای پروژه شما پیشنهاد دهیم+نصب و اجرای عالی با تضمین کیفیت.
در نرده شیشه ای توکار، پنل های شیشه داخل یک پروفیل پیوسته یا مجموعه ای از قطعات نگهدارنده مهندسی شده قرار می گیرند که به سازه کف متصل شده اند. گوه ها، لقمه ها، نوارهای محافظ و قطعات تنظیم کننده، شیشه را در موقعیت صحیح نگه می دارند و امکان تراز دقیق آن را فراهم می کنند. در پروژه های تجاری می توان طراحی این سیستم را با دیگر سازه های شفاف مانند درب شیشه ای اتوماتیک هماهنگ کرد تا زبان معماری ورودی، بالکن و فضاهای داخلی یکپارچه باشد. انتخاب پروفیل، نحوه اتصال به سازه و نوع شیشه باید بر اساس ابعاد، ارتفاع، محل نصب و بارهای وارد بر جان پناه انجام شود.
اجزای اصلی سیستم معمولا شامل شیشه ایمنی، پروفیل یا کانال نگهدارنده، اتصالات سازه ای، لقمه های تنظیم، نوارهای محافظ، درپوش و مصالح آب بندی است. در بعضی پروژه ها یک هندریل فوقانی نیز روی لبه شیشه نصب می شود، اما امکان طراحی بدون هندریل قابل مشاهده نیز وجود دارد. نوع و آرایش قطعات باید با سیستم انتخاب شده و مشخصات سازه هماهنگ باشد. استفاده از قطعات نامتناسب یا حذف اجزای تنظیم کننده می تواند باعث خارج شدن پنل ها از تراز یا ایجاد تنش موضعی در شیشه شود.

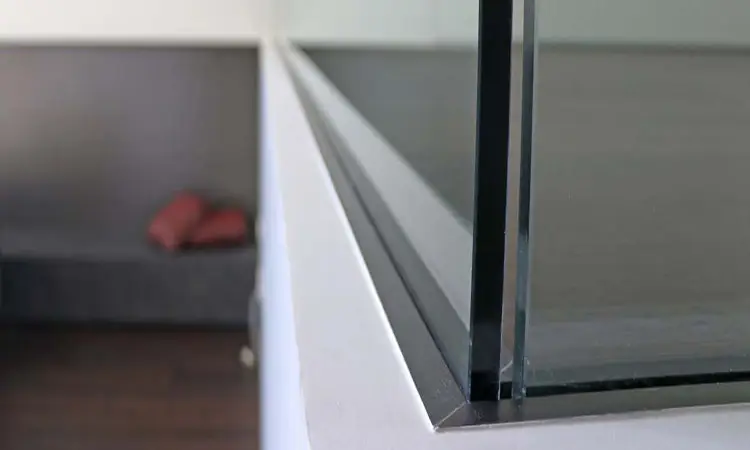

پروفیل نگهدارنده پیش از اجرای سنگ، سرامیک، چوب یا پوشش نهایی کف در محل پیش بینی شده نصب می شود. پس از تراز و تثبیت پروفیل، لایه نهایی کف تا نزدیکی شیشه ادامه پیدا می کند و یک درپوش باریک محل اتصال را می پوشاند. در نتیجه، قسمت عمده سیستم زیر کف باقی می ماند و کاربر تنها شیشه و در صورت نیاز هندریل فوقانی را مشاهده می کند. همین ویژگی باعث می شود نرده دفنی نسبت به مدل های دارای پایه، نمای ساده تر و پیوسته تری داشته باشد.
این سیستم برای بالکن، تراس، روف گاردن، لبه بازشوها، راه پله و برخی فضاهای تجاری یا عمومی قابل بررسی است. با این حال، مناسب بودن آن فقط به ظاهر پروژه وابسته نیست و باید ظرفیت سازه کف، امکان اجرای زیرسازی و مسیر دفع آب نیز ارزیابی شود. در راه پله هایی که امکان ایجاد کانال مناسب کنار شمشیری یا کف وجود ندارد، استفاده از نرده شیشه ای فیکس پوینت می تواند گزینه قابل بررسی دیگری باشد. انتخاب نهایی باید پس از بازدید محل و مقایسه محدودیت های اجرایی هر سیستم انجام شود.

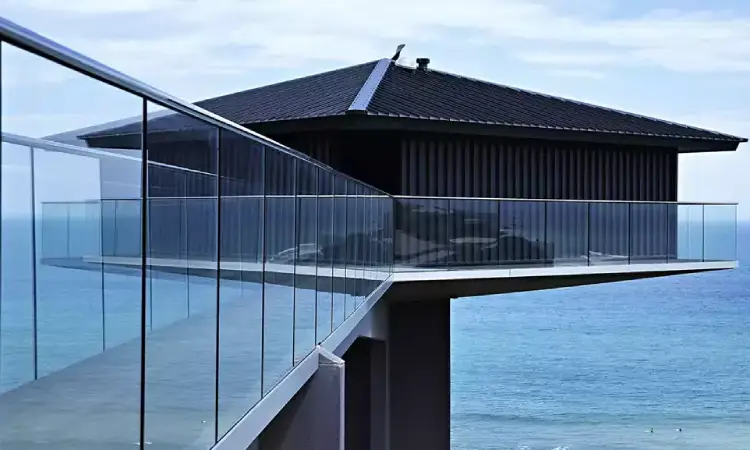

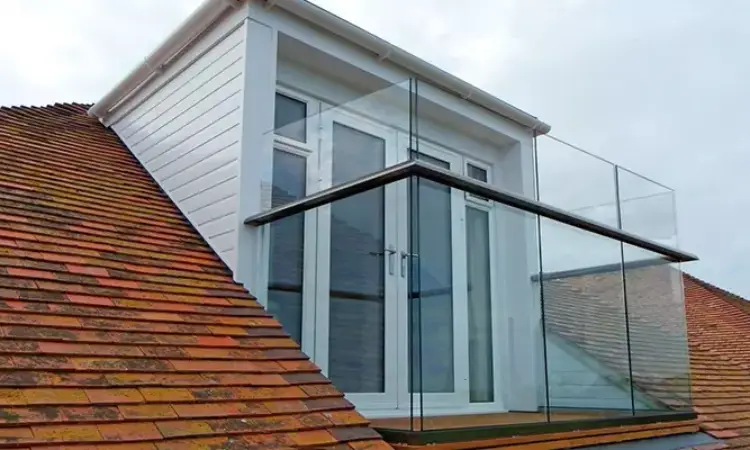

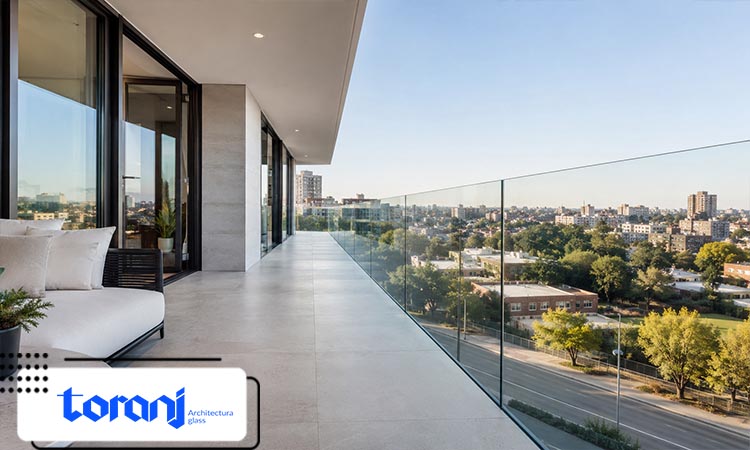

در بالکن و تراس، مهم ترین مزیت سیستم دفنی حفظ دید به محیط بیرون و کاهش حضور قطعات فلزی در میدان دید است. این ویژگی برای ساختمان هایی که چشم انداز، نور طبیعی یا نمای یکپارچه دارند اهمیت بیشتری پیدا می کند. با این حال، اتصال پروفیل به لبه دال، آب بندی اطراف آن و پیش بینی تخلیه آب باید پیش از نصب شیشه مشخص شود. اجرای صرفا ظاهری و بدون توجه به این جزئیات می تواند در آینده باعث نفوذ رطوبت، آسیب به پوشش کف یا دشوار شدن سرویس سیستم شود.

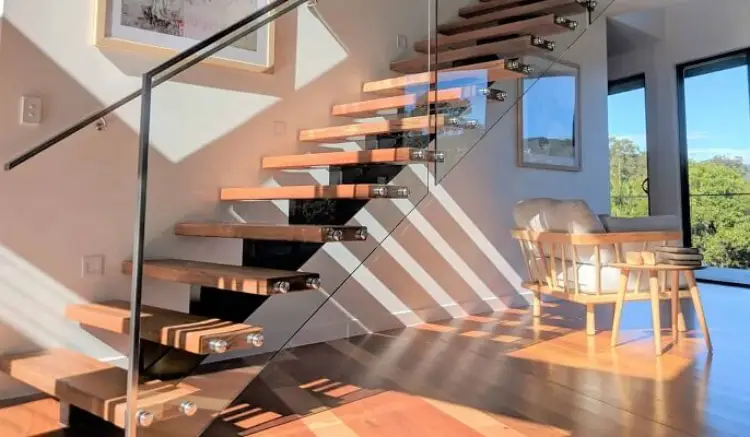

در راه پله، سیستم دفنی می تواند خط شیشه ای پیوسته ای ایجاد کند که با شیب پله هماهنگ است، اما اندازه برداری و ساخت شیشه در این حالت حساس تر از مسیرهای مستقیم خواهد بود. در روف گاردن و فضاهای باز، شرایط باد، اختلاف ارتفاع، مجاورت با آب و تغییرات دمایی باید در طراحی لحاظ شود. برای اطراف استخر نیز مقاومت قطعات فلزی، کیفیت آب بندی و امکان شست وشوی دوره ای اهمیت دارد. بنابراین یک سیستم یکسان را نمی توان بدون بررسی فنی در تمام این فضاها به کار برد.
نوع شیشه باید بر اساس نقش آن به عنوان جان پناه، ارتفاع نصب، ابعاد هر پنل، محل پروژه و الزامات طراحی تعیین شود. شیشه سکوریت و شیشه لمینت رفتار یکسانی پس از شکست ندارند و انتخاب میان آن ها نباید فقط بر اساس قیمت انجام شود. شیشه های ایمنی در اجزای مختلف ساختمان از جمله درب شیشه ای پارتیشن نیز استفاده می شوند، اما مشخصات شیشه جان پناه باید متناسب با عملکرد حفاظتی همان پروژه تعیین شود. ضخامت یا ترکیب شیشه زمانی معتبر است که همراه با ابعاد، سیستم مهار و محاسبات فنی بررسی شده باشد.
شیشه سکوریت در صورت شکست به قطعات کوچک تری تبدیل می شود و نسبت به شیشه معمولی رفتار ایمن تری دارد. شیشه لمینت از دو یا چند لایه شیشه و یک لایه میانی تشکیل می شود که می تواند قطعات شکسته را تا حدی در کنار هم نگه دارد. این ویژگی برای جان پناه هایی که حفظ مانع پس از ترک خوردن یا شکست اهمیت دارد، یک معیار مهم تصمیم گیری است. ترکیب دقیق لایه ها، نوع طلق و ضخامت نهایی باید توسط طراح یا مجری فنی و مطابق شرایط پروژه انتخاب شود.
پروفیل آلومینیومی یا سیستم نگهدارنده، نیروهای وارد بر شیشه را از طریق اتصالات به سازه اصلی منتقل می کند. استحکام نهایی فقط به ضخامت پروفیل وابسته نیست و فاصله اتصالات، کیفیت بستر، نوع انکر و وضعیت لبه دال نیز تاثیرگذار است. در محیط بیرونی باید برای خروج آبی که ممکن است از اطراف شیشه وارد کانال شود مسیر مناسبی در نظر گرفته شود. آب بندی بدون پیش بینی زهکشی می تواند آب را داخل پروفیل محبوس کند و به پوشش کف یا اجزای مجاور آسیب برساند.
هر سیستم نرده شیشه ای، روش متفاوتی برای انتقال نیرو و نگهداری پنل دارد و از نظر ظاهر، زیرسازی و امکان اجرا در ساختمان آماده با مدل های دیگر یکسان نیست. مدل دفنی بیشترین میزان پنهان شدن اتصالات را ایجاد می کند، اما معمولا به هماهنگی زودهنگام با کف سازی نیاز دارد. مدل روکار روی سطح نهایی یا سازه نصب می شود و دسترسی به پروفیل آن ساده تر است. فیکس پوینت و اسپیگات نیز در پروژه هایی که محدودیت فضا، شیب یا امکان اتصال جانبی وجود دارد قابل بررسی هستند.
| نوع سیستم | نحوه مهار شیشه | وضعیت اتصالات در نما | شرایط مناسب اجرا | محدودیت مهم |
|---|---|---|---|---|
| نرده شیشه ای دفنی | پروفیل یا نگهدارنده داخل کف | بخش عمده اتصالات مخفی | پروژه در حال ساخت یا کف قابل اصلاح | نیاز به زیرسازی، آب بندی و هماهنگی با کف سازی |
| نرده شیشه ای روکار | پروفیل نصب شده روی سطح | پروفیل پایینی قابل مشاهده | پروژه جدید یا فضای تکمیل شده با بستر مناسب | نمای فلزی بیشتر نسبت به مدل دفنی |
| نرده شیشه ای فیکس پوینت | اتصال نقطه ای از کنار شیشه | بست های دکمه ای دیده می شوند | راه پله، لبه دال و اتصال جانبی | نیاز به سوراخ کاری دقیق شیشه و سازه مناسب |
| نرده شیشه ای اسپیگات | پایه های مجزا روی کف | پایه ها قابل مشاهده هستند | مسیرهای مستقیم و پروژه های با نصب مستقل | تعداد پایه ها و کیفیت مهار کف بر ظاهر و پایداری اثر دارد |
این مقایسه نشان می دهد که ظاهر مینیمال تنها معیار انتخاب نیست و شرایط سازه می تواند گزینه مناسب را تغییر دهد. برای مثال، مدل دفنی در یک پروژه نوساز می تواند بدون تخریب اضافه اجرا شود، اما اجرای همان سیستم در ساختمان تکمیل شده ممکن است به برداشتن سنگ یا سرامیک و اصلاح لایه های کف نیاز داشته باشد. از طرف دیگر، فیکس پوینت در بعضی راه پله ها امکان اتصال جانبی ایجاد می کند و سطح مفید پله را کمتر اشغال می کند. پیش از انتخاب باید دیتیل سازه، پوشش نهایی و برنامه اجرایی پروژه همزمان بررسی شوند.

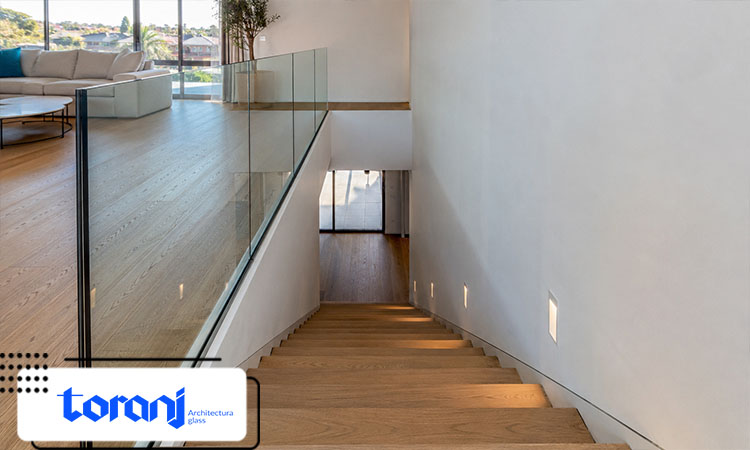

خرید این سیستم نباید فقط با مقایسه قیمت هر متر انجام شود، زیرا کیفیت زیرسازی و جزئیات پنهان پس از تکمیل کف به آسانی قابل مشاهده نیستند. یک پیشنهاد فنی مناسب باید نوع شیشه، ساختار پروفیل، شیوه اتصال، روش آب بندی، پوشش نهایی و محدوده خدمات نصب را مشخص کند. ابعاد پنل ها نیز باید با امکان حمل، دسترسی محل و ظرفیت سیستم هماهنگ باشند. بررسی موارد زیر به مقایسه دقیق تر پیشنهادهای اجرایی کمک می کند.
در پروژه های حساس بهتر است نقشه یا دیتیل اجرایی پیش از شروع زیرسازی تایید شود. این کار از اختلاف میان تیم سازه، کف سازی و نصب شیشه جلوگیری می کند. همچنین مشخص می شود که چه بخشی از کار بر عهده مجری شیشه و چه بخشی بر عهده پیمانکار ساختمان است. شفاف بودن این مسئولیت ها احتمال دوباره کاری و تغییرات پرهزینه را کاهش می دهد.

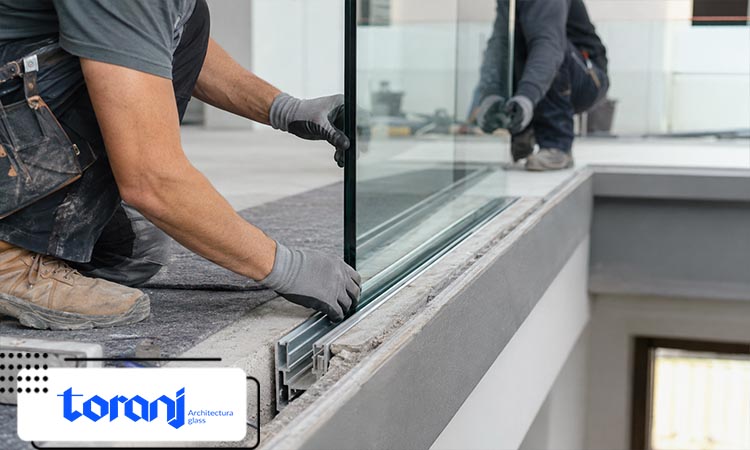

اجرای صحیح از اندازه برداری اولیه شروع نمی شود، بلکه ابتدا باید امکان اتصال سیستم به سازه و هماهنگی آن با جزئیات معماری بررسی شود. پس از تعیین مسیر نرده، محل بازشوها، شکست ها و اختلاف ترازها ثبت می شوند. تولید شیشه باید بعد از تثبیت ابعاد نهایی و کنترل زیرسازی انجام شود، زیرا شیشه سکوریت پس از فرآوری قابلیت برش یا سوراخ کاری مجدد ندارد. روند معمول اجرای پروژه را می توان در مراحل زیر خلاصه کرد.
ترتیب بعضی مراحل ممکن است با توجه به نوع سیستم و برنامه ساختمان تغییر کند، اما تولید زودهنگام شیشه پیش از تثبیت ابعاد می تواند ریسک خطا را بالا ببرد. در مسیرهای شیب دار یا دارای شکست، اندازه برداری باید با ابزار مناسب و پس از آماده شدن بستر انجام شود. همچنین زمان ورود شیشه به پروژه باید با ایمن شدن مسیر حمل و آماده بودن محل نصب هماهنگ باشد. این برنامه ریزی از آسیب دیدن پنل ها و توقف غیرضروری کار جلوگیری می کند.

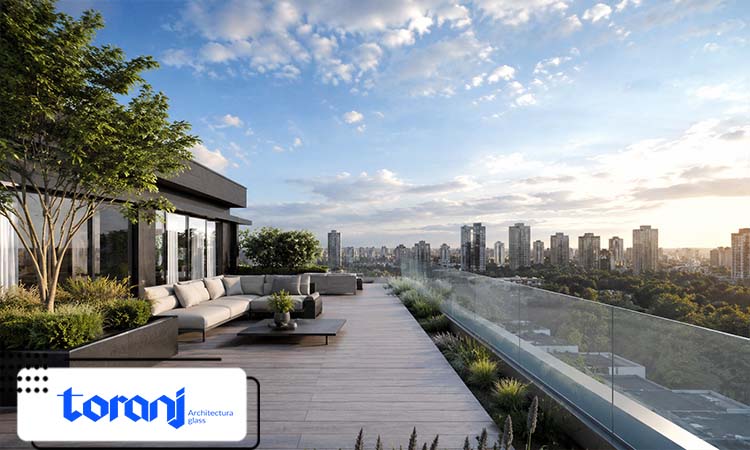

قیمت نرده شیشه ای دفنی عدد ثابتی برای تمام پروژه ها ندارد، زیرا مشخصات شیشه، پروفیل، زیرسازی و شرایط نصب در هر ساختمان متفاوت است. نوع شیشه شفاف، سوپرکلیر، رنگی یا خم، ترکیب سکوریت و لمینت، ابعاد پنل ها و میزان پرت بر هزینه تولید اثر می گذارند. طول مسیر نیز به تنهایی برای محاسبه کافی نیست؛ تعداد گوشه ها، شیب، اختلاف تراز و دسترسی حمل می توانند زمان و پیچیدگی اجرا را تغییر دهند. به همین دلیل، قیمت دقیق باید پس از دریافت ابعاد یا بازدید محل اعلام شود.
متراژ پروژه، ارتفاع جان پناه، نوع شیشه، ضخامت نهایی، جنس طلق لمینت و کیفیت لبه کاری از عوامل اصلی بخش شیشه هستند. در بخش نصب نیز نوع پروفیل، رنگ یا پوشش آن، تعداد اتصالات، وضعیت سازه کف، نیاز به شاسی کشی و روش آب بندی اهمیت دارد. شیشه های خم، پنل های با ابعاد ویژه و مسیرهای دارای زوایای متعدد معمولا به اندازه برداری و تولید پیچیده تری نیاز دارند. هزینه حمل، تجهیزات دسترسی و محل جغرافیایی پروژه نیز باید جداگانه بررسی شود.
دو مسیر با طول یکسان ممکن است تعداد پنل، ارتفاع، نوع شیشه و زیرسازی کاملا متفاوتی داشته باشند. قیمت متری زمانی قابل مقایسه است که مشخصات فنی و محدوده خدمات دو پیشنهاد یکسان باشند. ممکن است یک قیمت فقط شیشه و پروفیل را شامل شود، در حالی که پیشنهاد دیگر اندازه برداری، حمل، نصب، آب بندی و درپوش را نیز پوشش دهد. بنابراین پیش از تصمیم گیری باید اجزای قیمت و خدماتی که تحویل داده می شوند به صورت شفاف بررسی شوند.
مدت اجرای پروژه به آماده بودن زیرسازی، متراژ، تعداد پنل ها، شکل مسیر و زمان تولید شیشه وابسته است. در یک پروژه نوساز، اگر پروفیل همزمان با عملیات کف سازی نصب شود، مراحل با نظم بیشتری پیش می روند. در بازسازی ممکن است زمان جداگانه ای برای تخریب کنترل شده، اصلاح بستر و ترمیم عایق نیاز باشد. زمان قطعی باید پس از بازدید، تثبیت ابعاد و بررسی برنامه تولید اعلام شود.
در ساختمان نوساز می توان محل پروفیل و تراز نهایی کف را از ابتدا در نقشه ها پیش بینی کرد. این هماهنگی باعث می شود زیرسازی پیش از تکمیل سنگ یا سرامیک انجام شود و دسترسی مناسبی برای مهار اتصالات وجود داشته باشد. در ساختمان تکمیل شده، ابتدا باید مشخص شود که زیر پوشش کف چه سازه ای قرار دارد و آیا برداشتن بخشی از کف به عایق یا تاسیسات آسیب می زند یا خیر. به همین دلیل، بازسازی معمولا به بررسی و آماده سازی بیشتری نیاز دارد.
تراز روی پروفیل باید با ضخامت ملات، سنگ، سرامیک، چوب یا هر پوشش نهایی هماهنگ شود. اگر کف سازی بالاتر یا پایین تر از مقدار پیش بینی شده اجرا شود، درپوش سیستم به درستی در جای خود قرار نمی گیرد یا خط پایینی شیشه نامنظم دیده می شود. تعیین مرز مسئولیت میان مجری شیشه و تیم کف سازی نیز از توقف کار جلوگیری می کند. بهتر است پیش از تولید شیشه، زیرسازی نهایی و تراز کف دوباره کنترل شوند.
ظاهر یکپارچه سیستم دفنی با پیچیدگی بیشتر در بخش پنهان آن همراه است و این موضوع باید پیش از انتخاب در نظر گرفته شود. اجرای این مدل بدون بستر سازه ای مناسب یا بدون امکان دسترسی به لبه دال می تواند دشوار باشد. تعمیر یا اصلاح پروفیل پس از تکمیل کف نیز نسبت به سیستم روکار ساده نیست. بنابراین انتخاب آن زمانی منطقی است که جزئیات زیرسازی، آب بندی و دسترسی سرویس از ابتدا مشخص شده باشند.
امکان اجرا در بازسازی وجود دارد، اما ممکن است به برداشتن بخشی از پوشش کف و ایجاد فضای کافی برای پروفیل نیاز باشد. پیش از تخریب باید وضعیت عایق، لوله ها، کابل ها و ضخامت دال بررسی شود. اگر ایجاد کانال باعث آسیب جدی به کف یا سازه شود، سیستم روکار یا اتصال جانبی می تواند انتخاب عملی تری باشد. تصمیم نهایی باید پس از بازدید و مقایسه هزینه اصلاحات با گزینه های جایگزین گرفته شود. نفوذ آب به اطراف پروفیل می تواند باعث باقی ماندن رطوبت در کانال، آسیب به پوشش مجاور یا ایجاد لکه و رسوب شود. استفاده از درزگیر به تنهایی کافی نیست و باید مسیر ورود احتمالی آب و روش تخلیه آن نیز بررسی شود. مصالح آب بندی باید با شیشه، فلز، پوشش کف و شرایط محیطی سازگار باشند. در فضاهای باز، کنترل دوره ای درزها و باز بودن مسیر زهکشی بخشی از نگهداری سیستم محسوب می شود.
نظافت دوره ای شیشه باعث می شود لکه آب، گرد و غبار و آلودگی های سطحی روی پنل ها باقی نمانند. برای تمیز کردن می توان از پارچه نرم، آب و شوینده مناسب شیشه استفاده کرد و سپس سطح را خشک کرد. ابزار زبر، مواد ساینده و ضربه مستقیم به لبه های شیشه ممکن است به سطح یا لبه پنل آسیب بزنند. در محیط های بیرونی، فاصله نظافت باید بر اساس میزان گرد و غبار، بارندگی و رسوب آب تنظیم شود.
درزهای آب بندی، درپوش پایینی، هندریل فوقانی و فاصله میان پنل ها باید از نظر تغییر وضعیت ظاهری کنترل شوند. هرگونه لق شدن، صدای غیرعادی، ترک، لب پریدگی یا تماس مستقیم شیشه با قطعه فلزی باید توسط فرد متخصص بررسی شود. مسیرهای خروج آب نیز نباید با گرد و غبار یا مصالح ساختمانی مسدود شده باشند. دستکاری گوه ها یا باز کردن درپوش بدون شناخت سیستم می تواند تراز و مهار شیشه را تغییر دهد.
شرکت سازه های شیشه ای ترنج آذین در سایت خود بیش از ۴۵ سال تجربه در طراحی، تامین و اجرای شیشه های ساختمانی و دکوراتیو را اعلام کرده است. خدمات مجموعه شامل نرده و حفاظ شیشه ای، درب های شیشه ای، پارتیشن، نماهای شیشه ای و دیگر سازه های مرتبط است و امکان مشاهده بخشی از پروژه های شیشه ترنج در سایت وجود دارد. ترنج گلس همچنین انجام صفر تا صد پروژه، خدمات در سراسر ایران، گارانتی و خدمات پس از فروش را در معرفی مجموعه ذکر کرده است. برای ارزیابی هر پروژه، جزئیات فنی، محدوده خدمات و شرایط ضمانت باید هنگام دریافت پیشنهاد و قرارداد به صورت مشخص ثبت شوند.
مهم ترین معیار انتخاب نرده شیشه ای دفنی، هماهنگی میان شیشه، پروفیل، زیرسازی، سازه کف و آب بندی است. ظاهر فریم لس زمانی ارزش واقعی دارد که سیستم بتواند وظیفه حفاظتی خود را با اتصالات مناسب و اجرای دقیق انجام دهد. پیش از سفارش باید شرایط محل، نوع شیشه، جزئیات اتصال، امکان زهکشی و محدوده خدمات مجری بررسی شوند. برای انتخاب مدل مناسب و دریافت قیمت، می توانید ابعاد، نقشه یا تصاویر محل اجرا را از طریق صفحه تماس ترنج گلس ارسال کنید.
در این بخش به چند سوال کوتاه و پرتکرار درباره انتخاب، قیمت و اجرای نرده شیشه ای توکار پاسخ داده شده است. پاسخ دقیق هر پروژه به مشخصات سازه، ابعاد، نوع شیشه و شرایط محل نصب وابسته خواهد بود. برای تصمیم گیری نهایی باید نقشه یا محل اجرا توسط کارشناس بررسی شود.
