درب شیشه ای لولایی، بر خلاف تصور رایج، صرفا یک ورق شیشه سکوریت با دو عدد لولا یا درب شیشه ای ساده نیست. این سیستم، یک سازه مهندسی شده است که در آن تلرانس نصب، کیفیت یراق آلات و محاسبه وزن شیشه، تعیین میکند که درب پس از شش ماه استفاده، با نوک انگشت باز و بسته شود یا اینکه با لگد هم تکان نخورد و صدای گوش خراش تولید کند. انتخاب نادرست ضخامت شیشه و یراق ارزان قیمت، ریشه ۸۰ درصد خرابی های این نوع درب در پروژه های ایرانی است.
چهار دهه حضور در پروژه های اجرایی ساختمان های تجاری و اداری ایران، از پاساژهای لوکس تهران تا برج های اداری کرمان و مشهد، یک حقیقت تلخ را نشان میدهد: اکثر کارفرمایان و حتی برخی مهندسان، درب شیشه ای لولایی را به چشم یک کالای ساده و قابل قیمت زنی آسان میبینند. این نگاه، همان نقطه آغاز فاجعه است.
وقتی یراق آلات از جنس زاماک بی کیفیت با پوشش آبکاری تقلبی، جایگزین استیل ۳۰۴ ضدزنگ میشود، یا وقتی شیشه ۸ میلیمتری را برای دهنه ای با ارتفاع ۳ متر به کار میبرند، نتیجه فقط یک چیز است: تخریب اعتماد مشتری و هدررفت کامل بودجه.

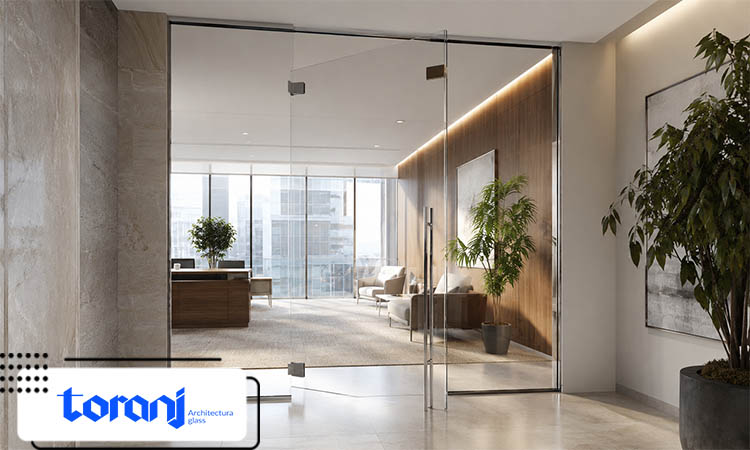

درب شیشه ای لولایی، سیستمی است که در آن لنگه شیشه بدون قاب و فریم پیرامونی، مستقیما به لولاهای کف خواب، دیواری یا کلافی متصل میشود. این لولاها نیروی وزن شیشه و گشتاور ناشی از باز و بسته شدن را تحمل میکنند. همین جمله ساده، قلب تمام بحث های فنی این حوزه است. در یک درب فریم دار چوبی یا آلومینیومی، وزن روی چهارچوب توزیع میگردد و لولا صرفا نقش اتصال را بازی میکند. اما در درب شیشه ای لولایی فریم لس، لولا خود به تنهایی باربر اصلی است.
این تفاوت ساختاری، سه پیامد مستقیم دارد: اول اینکه جنس لولا و نحوه اتصال آن به کف یا دیوار، هیچ شباهتی به یراق آلات درب های معمولی ندارد. دوم، ضخامت و نوع شیشه باید بر اساس دهانه و ارتفاع دقیقا محاسبه گردد، نه بر مبنای حدس و عادت. سوم، نصب این سیستم نیازمند تراز دقیق لیزری و ابزارهای مخصوص است و کوچکترین انحراف از محور، منجر به سایش نامتقارن لولا و افتادگی تدریجی لنگه میشود.
در پروژه های واقعی، بارها دیده شده که یک درب شیشه ای لولایی با شیشه ۱۰ میلیمتری در دهانه ۱۲۰ سانتیمتری، پس از ۸ ماه دچار افتادگی ۳ میلیمتری در گوشه آزاد شده است. علت؟ لولای کف خواب با بلبرینگ ساچمه ای فشرده جایگزین نشده و پیچ های انکر بولت، در بتن ضعیف طبقه اول به خوبی مهار نشده اند. این جنس مسائل است که مهندس اجرایی را از فروشنده صرف جدا میکند.
وقتی یک درب شیشه ای لولایی از کار می افتد، اولین چیزی که به چشم می آید، ترک خوردگی شیشه یا لق شدن لولاهاست. اما ریشه مشکل، معمولا در عمق ۵ سانتیمتری کف ساختمان دفن شده: جایی که صفحه پایه لولا با بتن درگیر میشود. یک لولای کف خواب استاندارد باید حداقل ۴ نقطه اتصال با انکر بولت M8 یا M10 داشته باشد. اما در بازار ایران، مدل های ارزان قیمت با ۲ پیچ رولپلاک سایز ۶ عرضه میگردند که عملا برای وزن های بالای ۶۰ کیلوگرم، حکم خودکشی سازه ای دارند.
جنس بدنه لولا نیز میدان مین گذاری شده ای برای خریداران کم تجربه است. استیل ۳۰۴ با قیمت تمام شده بالا، در برابر رطوبت و مواد شوینده اسیدی مقاوم است. اما آلیاژهای پایه زاماک با روکش کروم، ظاهری براق و فریبنده دارند و بعد از اولین زمستان نصب در فضای باز، با پوسته پوسته شدن و زنگ زدگی عمقی مواجه میشوند. برای مشتری که درب را در ورودی لابی یک ساختمان لوکس نصب میکند، تعویض لولای زنگ زده یعنی تخریب سنگ کف و هزینه ای معادل ۳ برابر قیمت اولیه یراق.
نکته دیگر، لولاهای دیواری و کلافی است که در دهانه های عریض تر (بالای ۹۰ سانتیمتر) به کار میروند. در این حالت، نیروی کششی از دیوار یا ستون کناری تأمین میگردد. اما اگر دیوار از جنس بلوک سیمانی سبک باشد، پیچ های معمولی پس از مدتی از دیوار جدا میشوند و کل وزن درب روی یک نقطه متمرکز میگردد. این یعنی ترک برداشتن شیشه در ناحیه کلمپ اتصال. تجربه میدانی میگوید: هر جا لولا به دیوار متصل میشود، باید از صفحه پشت کار فولادی ۳ میلیمتری در آن سوی دیوار استفاده کرد، وگرنه دیر یا زود فاجعه رخ میدهد.
باور عمومی بازار این است: «شیشه هر چقدر ضخیم تر، بهتر و مقاوم تر». این گزاره، یک افسانه خطرناک است که پروژه های زیادی را به ورطه نابودی کشانده. واقعیت این است که افزایش ضخامت شیشه، وزن لنگه را به صورت تصاعدی بالا میبرد. یک پانل شیشه سکوریت ۱۲ میلیمتری در ابعاد ۱۰۰ در ۲۲۰ سانتیمتر، وزنی در حدود ۶۶ کیلوگرم دارد. اگر همین پانل با ضخامت ۱۰ میلیمتر ساخته شود، وزن به ۵۵ کیلوگرم کاهش می یابد. این ۱۱ کیلوگرم اختلاف، فشار مضاعفی بر لولاها، پیچ های اتصال و حتی سازه کف وارد میکند.
انتخاب ضخامت شیشه، تابعی از سه متغیر است: ارتفاع دهانه، عرض لنگه، و میزان تردد. برای یک فروشگاه پررفتوآمد در بازار تهران با دهانه ۱۱۰ سانتیمتری و ارتفاع ۲۴۰ سانتیمتر، شیشه ۱۰ میلیمتر سکوریت با لولای کف خواب صنعتی، انتخاب درستی است. اما برای یک درب ورودی ساختمان اداری در طبقه پانزدهم یک برج، با دهانه ۸۰ سانتیمتری و بادگیر شدید راهرو، شیشه ۸ میلیمتری با کیفیت بالا و وزن کمتر، عملکرد بهتری از شیشه ۱۲ میلیمتری سنگین خواهد داشت. چرا؟ چون گشتاور وارده بر لولا در اثر فشار باد، با جرم شیشه رابطه مستقیم دارد و شیشه سنگین تر در برابر بادهای ضربه ای، نیروی بیشتری به یراق آلات منتقل میکند.
اشتباه رایج دیگر، استفاده از شیشه لمینت به جای سکوریت در درب های لولایی است. لمینت در برابر نفوذ و سرقت مقاومت بهتری دارد، اما وزن آن از سکوریت هم بیشتر است و در صورت شکست، حالت خمیری پیدا میکند و ممکن است از لولاها خارج شود. استاندارد نانوشته بازار حرفه ای ایران: برای درب های داخلی با تردد معمولی، سکوریت ۱۰ میلیمتر؛ برای درب های خارجی و پرتردد تجاری، سکوریت ۱۲ میلیمتر با لبه های پخ خورده و سوراخ کاری CNC شده؛ و برای پروژه های خاص امنیتی، لمینت ۶+۶ با فریم پیرامونی تقویتی.
| ضخامت شیشه | وزن تقریبی هر مترمربع | حداکثر عرض مجاز لنگه | مناسب برای | نوع لولای پیشنهادی |
|---|---|---|---|---|
| ۸ میلیمتر سکوریت | ۲۰ کیلوگرم | ۷۵ سانتیمتر | درب داخلی اتاق، سرویس بهداشتی | کف خواب سبک با بلبرینگ سوزنی |
| ۱۰ میلیمتر سکوریت | ۲۵ کیلوگرم | ۱۰۰ سانتیمتر | ورودی فروشگاه، اتاق کنفرانس | کف خواب صنعتی استیل ۳۰۴ |
| ۱۲ میلیمتر سکوریت | ۳۰ کیلوگرم | ۱۲۰ سانتیمتر | لابی هتل، ورودی پاساژ | کف خواب سنگین با بیرینگ دوبل |
| لمینت ۶+۶ | ۳۰ کیلوگرم | ۹۰ سانتیمتر | شعب بانک، طلافروشی | کلافی دیواری با نبشی نگهدارنده |
در طبقه همکف یک ساختمان نوساز در الهیه، تیم نصب با یک چالش غیرمنتظره روبرو شد: کف تمام شده سرامیکی، دارای شیب ۱.۵ درصدی به سمت شوت زباله بود. این شیب نامحسوس، باعث میشد لولای کف خواب کاملا تراز نصب گردد، اما شیشه پس از نصب، خودبه خود به سمت پایین ترین نقطه شیب متمایل شود و با فریم کناری فاصله نامساوی پیدا کند. راه حل چه بود؟ زیر صفحه پایه لولا، از گوه های استیل مدرج ۰.۵ میلیمتری استفاده کردیم تا اختلاف شیب کف را خنثی کنیم. این جنس ریزه کاری ها، در هیچ کاتالوگ محصولی نوشته نمیشود.
مشکل دوم: صدای گوش خراش لولاها. تصور کنید درب شیشه ای لابی یک هتل ۵ ستاره، هر بار که باز میشود، صدای جیرجیر بلبرینگ خشک یا سایش فلز روی فلز را در فضا پخش کند. علت این صدا، معمولا نفوذ گرد و غبار ریز به داخل محفظه لولا و شسته شدن روانکار کارخانه ای است. در پروژه های نزدیک به دریا یا مناطق پر گرد و خاک مانند حاشیه کویر، لولاها باید دارای درزبند سیلیکونی و گریس خور با روانکار مخصوص دمای بالا باشند. تعویض یک لولای کف خواب بعد از اجرای سنگ کاری، یعنی حداقل ۴ روز خواب پروژه و هزینه ای که از جیب کارفرما میرود.
چالش سوم به روانشناسی مشتری برمیگردد: انتظار باز شدن درب با حداقل نیرو. وقتی یک درب شیشه ای ۶۰ کیلوگرمی روی لولای کف خواب نصب میشود، نیروی اولیه برای به حرکت درآوردن آن، حدود ۲ تا ۳ کیلوگرم است. این یعنی یک کودک ۸ ساله هم باید بتواند درب را باز کند. اما اگر در حین نصب، پیچ تنظیم کشش لولا حتی یک دور بیش از حد سفت شود، نیروی بازشو به ۶ یا ۷ کیلوگرم جهش میکند. نتیجه: مشتری ناراضی که فکر میکند درب خراب است، در حالی که مشکل فقط یک تنظیم ساده است. مهندس نصب باید بعد از اتمام کار، تست کشش با ترازوی فنری انجام دهد و عدد دقیق را روی چک لیست تحویل ثبت کند.

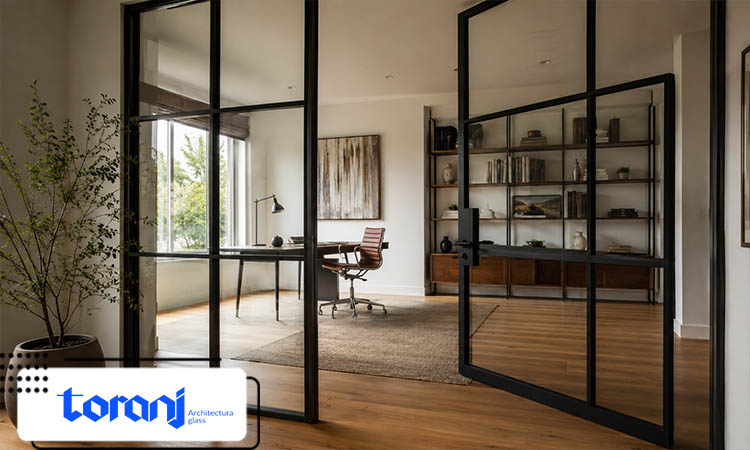

محاسبه قیمت درب شیشه ای لولایی، یک عمل جمع ساده نیست. این فرمول، ۵ متغیر مستقل دارد که هر کدام میتواند قیمت نهایی را تا ۴۰ درصد جابجا کند. متغیر اول، ابعاد دقیق دهانه پس از اتمام کارهای ساختمانی است، نه اندازه روی نقشه. متغیر دوم، نوع شیشه: سکوریت شفاف، سندبلاست، لاکوبل رنگی، یا لمینت صوتی. متغیر سوم، برند و جنس یراق آلات: ایتالیایی اصل، تایوانی با استاندارد اروپایی، یا چینی با تضمین کیفیت. متغیر چهارم، دستگیره و قفل: از دستگیره استیل ساده ۳۰ سانتیمتری تا قفل مغناطیسی هوشمند. متغیر پنجم، هزینه نصب و حمل که در پروژه های داخل شهر با پروژه های حومه تفاوت جدی دارد.
قاعده سرانگشتی بازار: قیمت یک درب شیشه ای لولایی با شیشه سکوریت ۱۰ میلیمتری، یراق استیل تایوانی، دستگیره لوله ای ۶۰ سانتیمتری و عرض دهانه ۱۰۰ سانتیمتر، در محدوده متری ۴ تا ۷ میلیون تومان (بسته به نوسانات بازار شیشه و یراق آلات در سال جاری) قرار دارد. اما این عدد با انتخاب شیشه لاکوبل مشکی یا یراق ایتالیایی، به راحتی به متری ۱۲ میلیون تومان هم میرسد. نکته حیاتی اینجاست: پایین ترین قیمت پیشنهادی در استعلام های مختلف، معمولا نشانه حذف یکی از اجزای کیفی است، نه زرنگی فروشنده.
نیاز به مشاوره فنی دارید؟ ترنج گلس با ۴۵ سال سابقه اجرای پروژه های شیشه ای در ایران، پیش از هرگونه سفارش، بازدید رایگان از محل پروژه را انجام میدهد و محاسبات فنی دهانه، وزن شیشه و نوع یراق را به صورت دقیق به شما ارائه میکند. برای هماهنگی بازدید یا دریافت استعلام قیمت، همین حالا با شماره دفتر مرکزی تماس بگیرید. مشاوره رایگان، بدون هیچ تعهدی برای خرید.
درب فروشگاهی، با درب اداری یا مسکونی یک تفاوت بنیادین دارد: تعداد سیکل باز و بسته شدن در روز. یک فروشگاه لباس در مرکز خرید، روزانه بین ۲۰۰ تا ۵۰۰ بار باز و بسته میشود. این یعنی لولاها در طول یک سال، حدود ۱۰۰ هزار سیکل حرکت را تحمل میکنند. لولای کف خواب معمولی با بیرینگ ساچمه ای تک ردیفه، پس از ۴۰ هزار سیکل دچار لقی محسوس میشود. اما لولای صنعتی با بیرینگ دوبل ردیفه و گریس نسوز، تا ۲۰۰ هزار سیکل هم بدون افت کارایی دوام می آورد. تفاوت قیمت این دو نوع لولا شاید ۲ میلیون تومان باشد، اما تعویض لولای فرسوده در یک فروشگاه در حال کار، یعنی از دست دادن مشتریان و آلودگی ناشی از تخریب.
موضوع دوم، ایمنی درب فروشگاهی است. مشتریان با دست های پر از کیف خرید، با شانه یا کوله پشتی به درب ضربه میزنند. اگر شیشه فاقد استاندارد حرارتی سکوریت کامل باشد (یعنی هر چهار لبه شیشه تحت فرآیند تمپرینگ یکنواخت قرار نگرفته باشد)، یک ضربه متمرکز به گوشه شیشه کافی است تا کل پانل به ذرات ریز تبدیل شود. حکم قطعی میدانی: برای درب فروشگاهی، هرگز از شیشه های نیمه سکوریت یا سکوریت ناقص استفاده نکنید. شیشه باید دارای نشان استاندارد ملی و لیبل شناسایی کوره تمپر باشد.
نصب درب فروشگاهی یک دردسر پنهان دیگر هم دارد: ترافیک مشتریان در حین نصب. تعویض درب شیشه ای یک فروشگاه فعال، باید در ساعات تعطیلی یا نیمه شب انجام شود. این یعنی هزینه اضافی برای تیم نصب شب کار و هماهنگی با حراست ساختمان. بعضی پیمانکاران این هزینه را در قیمت اولیه لحاظ نمیکنند و بعدا به صورت علی الحساب از کارفرما طلب میکنند. شفافیت در قرارداد، اینجا حکم طلایی دارد.
انتخاب پیکربندی درب، بیش از آنکه سلیقه ای باشد، یک تصمیم مهندسی است. درب تک لنگه برای دهانه های تا ۱۰۵ سانتیمتر جواب میدهد. فراتر از این عرض، وزن لنگه از حد اقتصادی خارج میشود و بهتر است سراغ درب دو لنگه با یک لنگه ثابت و یک لنگه متحرک رفت. در این حالت، لنگه ثابت با کلمپ های ثابت کننده به کف و سقف مهار میشود و لنگه متحرک روی لولای کف خواب یا دیواری سوار میگردد.
درب رفت و برگشتی (دو طرفه بازشو) که در رستوران ها و آشپزخانه های صنعتی کاربرد دارد، نیازمند لولای مخصوص با فنر برگشت پذیر است. این لولاها پس از باز شدن درب، آن را به حالت بسته برمیگردانند. نکته فنی: گشتاور فنر باید دقیقا متناسب با وزن شیشه تنظیم شود. اگر فنر ضعیف باشد، درب کامل بسته نمیشود و هدررفت انرژی سرمایشی یا گرمایشی رخ میدهد. اگر فنر بیش از حد قوی باشد، درب با سرعت به صورت فرد اصابت میکند و خطر آسیب فیزیکی ایجاد میکند. در پروژه های رستورانی، این تنظیم باید با حضور کارفرما و تست عملی توسط چند نفر با جثه های مختلف انجام شود.
۱.آیا درب شیشه ای لولایی برای فضای باز و ورودی اصلی ساختمان مناسب است؟
بله، به شرط استفاده از شیشه سکوریت ۱۲ میلیمتری با لبه های CNC خورده، لولای کف خواب استیل ۳۱۶ ضد اسید (نه ۳۰۴ معمولی)، و دستگیره با روکش PVD مقاوم به اشعه UV. درب باید دارای لاستیک درزبند زیرین و کناری باشد تا از نفوذ آب باران و گرد و خاک جلوگیری کند. نصب سایبان یا کانالیزه کردن مسیر باد شدید در ورودی، عمر یراق آلات را دو برابر میکند.
۲.تفاوت قیمت یراق آلات ایتالیایی و تایوانی در چیست و آیا ارزش پرداخت هزینه بیشتر را دارد؟
یراق ایتالیایی (برندهای معتبر مانند DORMA یا Fapim) از آلیاژهای با خلوص بالاتر ساخته شده و تلرانس ساخت قطعات متحرک آنها زیر ۰.۱ میلیمتر است. این یعنی لقی در طول سال ها استفاده ایجاد نمیشود. یراق تایوانی با استاندارد اروپایی، گزینه میانی مناسبی است با حدود ۶۰ درصد قیمت نمونه ایتالیایی و عملکرد قابل قبول برای پروژه های میان رده. یراق چینی بی نام و نشان، ریسکی است که هزینه تعویض آن، پس انداز اولیه را کاملا از بین میبرد.
۳.آیا میشود روی شیشه درب لولایی، استیکر یا لوگو نصب کرد؟
بله، و این کار دو مزیت دارد: اول، برندینگ فروشگاه یا شرکت شما. دوم، و مهمتر، کاهش برخورد عابران با شیشه شفاف. برای این کار از استیکرهای مخصوص شیشه با چسب حلال پایه استفاده کنید که پس از جداسازی، رد چسب باقی نگذارند. نصب استیکر روی شیشه سندبلاست شده توصیه نمیشود، چون چسبندگی سطح را کاهش میدهد.
۴.اگر شیشه درب لولایی بشکند، آیا خطرناک است؟
شیشه سکوریت استاندارد، در صورت شکست به قطعات ریز و نسبتا بی خطر با لبه های کند تبدیل میشود. این خاصیت ذاتی تمپرینگ است. اما شیشه های سکوریت ناقص یا تاریخ مصرف گذشته (بله، شیشه سکوریت اگر بیش از حد در انبار بماند، تنش های پسماند خود را از دست میدهد)، ممکن است به قطعات بزرگ و تیز تبدیل شوند. همیشه از فروشنده، گواهی تست سکوریت درخواست کنید.
۵.چه مدت بعد از سفارش، درب نصب میشود؟
زمان استاندارد برای پروژه های متعارف در تهران و شهرهای بزرگ: ۷ تا ۱۰ روز کاری. این زمان شامل اندازه گیری دقیق محل، برش شیشه در کارخانه، فرآیند سکوریت (حداقل ۴۸ ساعت)، مونتاژ یراق آلات، و نصب نهایی است. پروژه های خاص با شیشه لاکوبل یا یراق آلات وارداتی، بین ۱۵ تا ۲۵ روز زمان نیاز دارند.
۶.ضمانت درب شیشه ای لولایی شامل چه مواردی میشود؟
ضمانت نامه معتبر باید سه بخش را پوشش دهد: شیشه (عدم وجود ترک خودبه خودی ناشی از تنش پسماند، معمولا ۱۲ ماه)، یراق آلات (عملکرد مکانیکی لولا، دستگیره و قفل، بین ۱۲ تا ۲۴ ماه بسته به برند)، و نصب (تراز بودن درب و عدم افتادگی، حداقل ۶ ماه). ضمانت نامه ای که فقط روی کاغذ نوشته شده و شامل این سه بخش نباشد، ارزش حقوقی ندارد.
۷.آیا درب شیشه ای لولایی عایق صدا هست؟
یک درب شیشه ای تک جداره سکوریت، عایق صوتی ضعیفی است و حداکثر ۲۵ تا ۳۰ دسیبل افت صدا ایجاد میکند. اگر نیاز به عایق صوتی دارید (مثلا برای اتاق کنفرانس یا استودیو)، باید از شیشه لمینت آکوستیک با لایه PVB مخصوص استفاده کنید و درزبندی کامل مغناطیسی دور تا دور درب اجرا گردد. در این حالت، کاهش صدا تا ۴۰ دسیبل هم قابل دستیابی است.
این ۵ مرحله را دقیقا به همین ترتیب اجرا کنید. هر گونه جابجایی در این توالی، ریسک خطا را چند برابر میکند:
تیم مهندسی ترنج گلس با ۴۵ سال حضور مستمر در صنعت شیشه و نمای ساختمانی ایران، تمام این مراحل را با بازدید اولیه رایگان و ارائه گزارش فنی مکتوب، برای شما اجرا میکند. از محاسبات سازه ای تا انتخاب نهایی یراق آلات، یک مشاور متخصص در کنار شماست تا بودجه تان دقیقا در مسیر درست هزینه شود، نه صرف آزمون و خطا.
