چرا انتخاب پوسته شیشهای مناسب برای ساختمان حیاتی است؟
پیش از ورود به جزئیات فنی، باید بپذیریم که نمای ساختمان تنها یک پوشش تزئینی نیست؛ بلکه یک سیستم زنده است که با محیط پیرامون خود تعامل دارد. انتخاب اشتباه در نوع نمای شیشهای میتواند منجر به هدررفت شدید انرژی، کاهش سطح آسایش ساکنین، تحمیل هزینههای سنگین برای تهویه مطبوع و حتی خطرات جانی ناشی از سقوط پنلها شود.

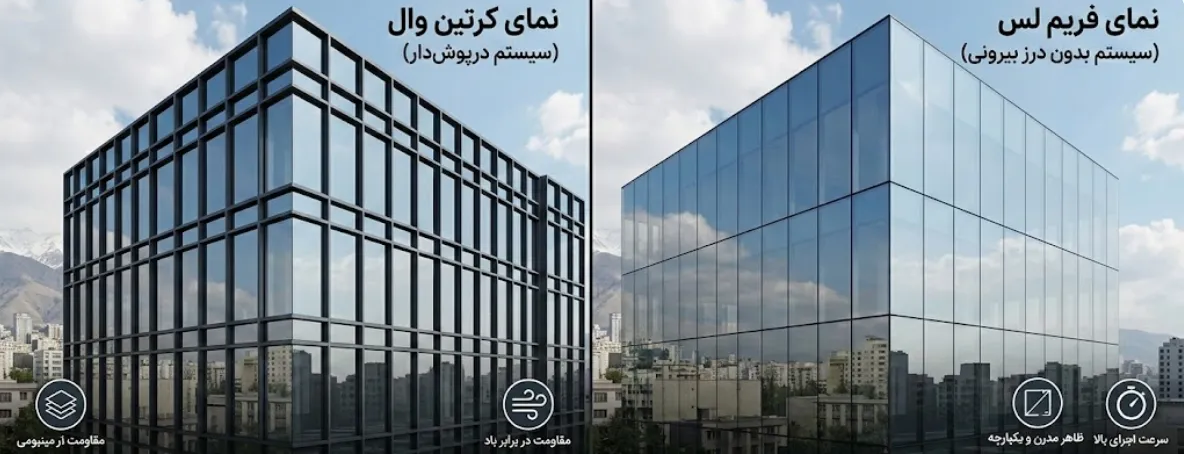

بنابراین، شناخت دقیق تفاوت ساختاری کرتین وال و فریم لس اولین گام برای طراحی یک ساختمان پایدار و اصولی است.
کالبدشکافی فنی نمای کرتین وال (سیستم درپوشدار)
نمای کرتین وال، به ویژه نوع کلاسیک یا درپوشدار ، یکی از باسابقهترین و مطمئنترین سیستمهای پوشش خارجی در جهان است. در این سیستم، بار مرده شیشهها و بارهای زنده ناشی از عوامل محیطی، توسط یک شبکه آلومینیومی قدرتمند متشکل از پروفیلهای عمودی (لامل یا Mullion) و پروفیلهای افقی (ترانزوم یا Transom) تحمل میشود.
ویژگی بارز این سیستم، نحوه مهار شیشههاست. قطعات شیشه درون شبکههای آلومینیومی قرار گرفته و از سمت بیرون، توسط درپوشهای مخصوص به صورت کاملاً مکانیکی فیکس و محکم میشوند.
این درپوشها خطوطی شبکهای و هندسی در نمای بیرون ایجاد میکنند که خود به عنوان یک عنصر معماری مورد استفاده طراحان قرار میگیرد. استحکام مکانیکی بالا و اطمینان صددرصدی از عدم سقوط شیشهها، این سیستم را به انتخاب اول مهندسان برای برجهای بسیار مرتفع تبدیل کرده است.
کالبدشکافی فنی نمای فریم لس (سیستم بدون درز بیرونی)
در نقطه مقابل، نمای فریم لس با هدف حذف خطوط مزاحم آلومینیومی از دید ناظر بیرونی متولد شد. این سیستم در واقع زیرمجموعهای از خانواده کرتین وال محسوب میشود، با این تفاوت که نحوه اتصال و مهار شیشه در آن کاملاً دگرگون شده است. در سیستم فریم لس، شیشهها درون فریمهای مخفی آلومینیومی (کاست) قرار میگیرند.
اتصال شیشه به این کاستها معمولاً به کمک چسبهای استراکچرال سیلیکونی بسیار قدرتمند و در شرایط کاملاً کنترلشده کارخانهای انجام میشود. پس از آمادهسازی، این کاستها روی شبکه زیرسازی اصلی نصب میشوند. نتیجه کار، یک سطح شیشهای کاملاً یکدست، صاف و آینهوار است که ظاهری بینهایت مدرن و لوکس به ساختمان میبخشد. با این حال، حساسیت اجرایی این سیستم به مراتب بالاتر از نوع درپوشدار است.
برای انتخاب نمای ایدهآل پروژه خود مردد هستید؟
تیم مهندسی شیشه ترنج آذین با بیش از 45 سال سابقه آماده است تا با بررسی دقیق شرایط اقلیمی پروژه شما، بهترین ساختار و دیتیل اجرایی را پیشنهاد دهد. برای دریافت مشاوره تخصصی ارتباط بگیرید یا اطلاعات تکمیلی هر سیستم را مطالعه کنید.
بررسی تطبیقی عملکرد در اقلیمهای چهارگانه ایران
رفتار مصالح ساختمانی در مناطق جغرافیایی مختلف، تفاوتهای چشمگیری دارد. برای درک بهتر، باید عملکرد این دو نما را در شرایط مختلف بررسی کنیم:
- مناطق گرم و خشک (کویری): در شهرهایی مانند یزد و کرمان، اختلاف دمای روز و شب به شدت بالاست. تابش مستقیم آفتاب، نیاز به عایقبندی حرارتی را به اوج میرساند. سیستم کرتین وال به دلیل پشتیبانی عالی از قطعات ترمال بریک ضخیم، مانع از ایجاد پل حرارتی شده و عملکرد بهتری در دفع گرمای سوزان دارد.
- مناطق سرد و کوهستانی: در تبریز یا همدان، جلوگیری از خروج گرمای داخل ساختمان اولویت دارد. مجدداً کرتین والهای شبکهای با شیشههای دوجداره یا سهجداره حاوی گاز آرگون، بالاترین میزان حفظ انرژی (پایینترین U-Value) را ارائه میدهند.
- مناطق مرطوب و پرباران: در سواحل دریای خزر، نفوذ آب باران بزرگترین چالش است. سیستم کرتین وال به دلیل داشتن کانالهای زهکشی داخلی ، آب نفوذی احتمالی را به راحتی تخلیه میکند. اجرای فریم لس در این مناطق نیازمند استفاده از درزگیرهای فوقالعاده باکیفیت و ضدآب است تا از نفوذ رطوبت به پشت کاستها جلوگیری شود.
تحلیل رفتار سازهای در برابر نیروهای جانبی (باد و زلزله)
کشور ما بر روی کمربند زلزله قرار دارد و شهرهای بزرگی مانند تهران، همواره با خطر لرزشهای شدید مواجهاند. از سوی دیگر، در برجهای بلندمرتبه، نیروی مکش باد یک چالش مهندسی جدی است. باد در ارتفاعات بالا سعی میکند شیشهها را از جای خود خارج کند.
در نمای کرتین وال درپوشدار، اتصالات تماماً مکانیکی است. درپوشهای آلومینیومی با پیچهای فولادی به لاملها متصل شده و شیشه را مانند یک گیره قدرتمند در آغوش میگیرند. این ساختار در برابر شدیدترین طوفانها و لرزشها، انعطافپذیری و مقاومت بینظیری از خود نشان میدهد و خطر سقوط پنلها را به صفر میرساند.
اما در نمای فریم لس، پایداری شیشه وابستگی مستقیمی به کیفیت چسب استراکچرال و بستهای مخفی دارد. اگر در فرآیند تولید کاستها، استانداردهای تزریق چسب رعایت نشده باشد، نیروی مکش باد میتواند خطرآفرین باشد. به همین دلیل، برای آسمانخراشها و برجهای در معرض بادهای شدید، مهندسان معمولاً سیستم کرتین وال کلاسیک را به دلیل ضریب اطمینان بالاتر توصیه میکنند.
مقایسه عایقبندی صوتی و آرامش ساکنین محیط
در کلانشهرهای پرترافیک، آلودگی صوتی یکی از عوامل اصلی سلب آسایش است. هر دو سیستم شیشهای در صورت استفاده از شیشههای لمینت و دوجداره استاندارد، عایق صوتی بسیار خوبی هستند.
با این حال، به دلیل وجود لایههای لاستیکی متعدد و ساختار شبکهای متراکمتر در نمای کرتین وال درپوشدار، این سیستم معمولاً چند دسیبل عملکرد بهتری در جذب و دفع ارتعاشات صوتی خیابان از خود نشان میدهد و محیطی آرامتر برای فضاهای اداری و مسکونی فراهم میکند.
چالشهای اجرایی و تفاوت در سرعت پیادهسازی پروژهها
زمانبندی پروژه یکی از ارکان اصلی موفقیت تیمهای مهندسی است. در سیستم فریم لس، بخش عمدهای از کار (مونتاژ شیشه روی کاست) در محیط کارخانه انجام میشود. این پنلهای آماده به محل کارگاه ارسال شده و سرعت نصب روی نمای ساختمان به طرز چشمگیری افزایش مییابد. این ویژگی برای پروژههای بازسازی و ساختمانهای تجاری که نیاز به بهرهبرداری سریع دارند، یک مزیت طلایی است.
در مقابل، اجرای کرتین وال (به روش Stick) نیازمند مونتاژ و برشکاری دقیق لاملها و ترانزومها در محل پروژه است. این فرآیند به تخصص محلی بالاتر، داربستبندی طولانیتر و زمان بیشتری برای نصب دقیق لاستیکهای درزگیر و درپوشها نیاز دارد. با این حال، دقت نهایی این روش باعث آببندی و هوابندی بینقص سازه در پایان کار میشود.
هزینههای پنهان نگهداری و چرخه عمر سازه شیشهای
تحلیل اقتصادی یک نما نباید صرفاً به فاکتورهای اولیه محدود شود. هزینههای نگهداری در طول چرخه عمر ساختمان بسیار تعیینکننده است. هیچ نمایی از آسیبهای فیزیکی مصون نیست.
اگر یک شیشه در سیستم کرتین وال بشکند، تکنسینها به سادگی درپوش بیرونی را باز کرده، شیشه جدید را قرار داده و مجدداً درپوش را میبندند. این کار سریع، کمهزینه و بدون کثیفکاری است.
اما در نمای فریم لس، تعویض یک پنل آسیبدیده پروژهای پیچیده است. کاست باید جدا شود، چسبهای قدیمی با حلالهای مخصوص کاملاً تراشیده و پاکسازی شوند و چسب جدید اعمال گردد که نیازمند زمان طولانی برای خشک شدن است. این فرآیند، هزینههای نگهداری سیستم فریم لس را در درازمدت افزایش میدهد.
جدول جامع مقایسه فنی و مهندسی نماهای مدرن
| شاخصهای ارزیابی مهندسی | نمای کرتین وال (درپوشدار) | نمای فریم لس (بدون درز بیرونی) |
|---|---|---|
| میزان مصرف پروفیل آلومینیوم | بالا (به دلیل وجود درپوش و لاملهای قطور) | متوسط (استفاده از کاستهای ظریفتر) |
| سرعت نصب و اجرا در کارگاه | متوسط (نیازمند دقت بالای مونتاژ محلی) | بسیار بالا (به دلیل نصب پنلی و ماژولار) |
| عملکرد عایق حرارتی (ترمال بریک) | فوقالعاده عالی و کاملاً هوابند | خوب (وابستگی شدید به کیفیت درزگیرها) |
| ایمنی مکانیکی در برابر طوفان | ۱۰۰٪ قطعی و مهار فیزیکی مستقیم | مطلوب (وابسته به چسب استراکچرال) |
| سهولت تعمیر و تعویض قطعات | بسیار سریع، آسان و در دسترس | زمانبر، تخصصی و همراه با چالش |
نتیجهگیری؛ سرمایهگذاری هوشمندانه برای آینده سازه
در نهایت، انتخاب میان نمای کرتین وال و فریم لس در پروژههای ساختمانی ایران، نیازمند ایجاد توازن میان عملکرد فنی، امنیت سازه و جذابیتهای بصری است. اگر اولویت پروژه شما ایجاد یک بنای کاملاً پایدار، ایمن در برابر بادهای شدید منطقهای و بهینهسازی حداکثری مصرف انرژی در قلب کویر یا ارتفاعات کوهستانی است، سیستم کرتین وال درپوشدار یک سرمایهگذاری بیرقیب و بلندمدت خواهد بود.
اما اگر هدف معماری شما، دستیابی به یک نمای کاملاً یکپارچه، مدرن و مینیمال برای یک ساختمان اداری یا مجتمع تجاری میانمرتبه است، نمای فریم لس با ارائه سطحی تمامشیشهای و سرعت اجرای بینظیر، میتواند شکوه و زیبایی خاصی به پروژه شما ببخشد.
در هر دو حالت، مشورت با تیمهای مهندسی باسابقه و استفاده از متریال استاندارد، ضامن ماندگاری، اصالت و ایمنی پوسته خارجی ساختمان شما خواهد بود.
سوالات متداول درباره نماهای شیشهای
۱. کدام سیستم برای بازسازی ساختمانهای قدیمی و فرسوده مناسبتر است؟
نمای فریم لس معمولاً گزینه بهتری برای پروژههای بازسازی است. به دلیل آماده بودن کاستها در کارخانه و سرعت بالای نصب پنلی، زمان درگیری کارگاه کاهش یافته و اختلال کمتری در کاربری ساختمان ایجاد میشود.
۲. آیا نمای فریم لس در مناطق پرباران شمال کشور دچار نشتی آب میشود؟
اگر از چسبهای استراکچرال کاملاً ضدآب و مقاوم در برابر UV استفاده شود، مشکلی رخ نمیدهد. با این حال، به دلیل فقدان سیستم زهکشی داخلی قوی در مقایسه با کرتین وال، نیاز به بازرسی دورهای درزها بسیار ضروری است.
۳. آیا میتوان در نماهای تمام شیشهای از پنجرههای بازشو استفاده کرد؟
بله، یکی از جذابترین ویژگیهای این سیستمها، امکان استفاده از بازشوهای مخفی است. این پنجرهها طوری طراحی میشوند که از نمای بیرون کاملاً مشابه پنلهای ثابت به نظر رسیده و خطوط معماری را بر هم نمیزنند.
۴. طول عمر مفید چسبهای ساختاری در نمای فریم لس چقدر برآورد میشود؟
چسبهای سیلیکونی درجه یک اروپایی معمولاً بین ۲۰ تا ۳۰ سال دوام دارند. اما تابش مستقیم و شدید آفتاب در ایران میتواند این زمان را کاهش دهد؛ لذا ترمیم و بازبینی درزها هر چند سال یکبار توصیه میگردد.
۵. تفاوت وزن تحمیلی این دو نما بر روی اسکلت اصلی ساختمان چقدر است؟
سیستم کرتین وال به دلیل استفاده از شبکههای آلومینیومی قطورتر و درپوشها، بار مرده بیشتری به سازه وارد میکند. مهندسان محاسب باید این تفاوت وزن را به دقت در طراحی فونداسیون و اسکلت فلزی یا بتنی لحاظ کنند.
۶. آیا ترکیب سیستم کرتین وال و فریم لس در یک پروژه منطقی است؟
بله، این یک راهکار معماری بسیار هوشمندانه است. معمولاً در طبقات پایین و تجاری که نیاز به یکپارچگی دید وجود دارد از فریم لس، و در طبقات فوقانی برج به دلیل فشار باد، از کرتین وال استفاده میشود.
