مکانیزم کاهش صدا در شیشه آکوستیک
برای درک عملکرد شیشه آکوستیک، ابتدا باید رفتار صوت در برخورد با یک مانع جامد را بررسی کرد. قانون جرم در آکوستیک میگوید که هرچه جرم سطحی یک مانع بیشتر باشد، افت انتقال صوت بیشتر خواهد بود. اما این قانون به تنهایی کافی نیست؛ پدیدههایی مانند فرکانس بحرانی و رزونانس میتوانند حتی یک مانع سنگین را در فرکانسهای خاص نفوذپذیر کنند.
شیشه آکوستیک این ضعف را با ساختار چندلایه و میرایی داخلی برطرف میکند. لایه PVB که میان دو یا چند ورق شیشه قرار میگیرد، یک ماده ویسکوالاستیک با ضریب اتلاف بالا است. این لایه انرژی ارتعاشی ناشی از موج صوتی را به شکل گرمای ناچیز تلف میکند.
در نتیجه موج عبوری به شدت تضعیف میشود. همچنین استفاده از ضخامتهای نامتقارن شیشه (مثلاً ۶ میلیمتر و ۸ میلیمتر) باعث میشود فرکانس تشدید هر لایه متفاوت باشد و از همافزایی ارتعاشات و عبور صوت جلوگیری شود.
فاصله هوایی در شیشههای دوجداره نیز نقش مکملی دارد. فاصله ۱۶ تا ۲۰ میلیمتر نسبت به ۱۲ میلیمتر استاندارد، بهبود محسوسی در کاهش فرکانسهای بم ایجاد میکند. گاز آرگون که برای عایق حرارتی به کار میرود، در عملکرد صوتی تقریباً بیاثر است. آنچه اهمیت دارد، عرض فاصله و میرایی لایه میانی است.
نکته کلیدی : شیشه آکوستیک با استفاده از لایه میانی PVB (پلیوینیلبوتیرال) با خاصیت میرایی بالا، امواج صوتی را جذب و انرژی آن را مستهلک میکند. برخلاف شیشه دوجداره معمولی که تنها با فاصله هوایی کار میکند، شیشه عایق صوت در برابر فرکانسهای پایین (مانند ترافیک سنگین) عملکرد مؤثری دارد. کاهش صدا بسته به ضخامت و ساختار بین ۳۲ تا ۴۵ دسیبل متغیر است. نصب غیرتخصصی میتواند این عملکرد را تا بیش از ۵۰ درصد کاهش دهد.
کاهش ۴۵ دسیبل: از تئوری تا اندازهگیری میدانی
در استانداردهای بینالمللی، معیار سنجش عایقصوتی شیشه، شاخص STC (کلاس انتقال صوت) یا Rw (شاخص کاهش صدای وزنی) است. عدد ۴۵ دسیبل به این معنی است که تراز فشار صوت در طرف گیرنده، ۴۵ دسیبل کمتر از طرف منبع است. این یک کاهش لگاریتمی است؛ یعنی هر ۱۰ دسیبل کاهش، بلندی درکشده صدا را نصف میکند.
برای نمونه، صدای یک خیابان شلوغ با تراز ۷۵ دسیبل، پس از عبور از شیشهای با کاهش ۴۵ دسیبل، در داخل ساختمان به حدود ۳۰ دسیبل میرسد؛ ترازی معادل نجوای آرام. این میزان کاهش تنها در صورتی محقق میشود که:
- از شیشه لمینت آکوستیک با لایه PVB تخصصی (نه PVB استاندارد) استفاده شود.
- ضخامت شیشهها نامتقارن انتخاب گردد.
- فاصله هوایی حداقل ۱۶ میلیمتر باشد.
- قاب پنجره از نوع UPVC با درزبندی سهگانه و نوارهای EPDM اجرا شده باشد.
- درز میان قاب و دیوار با فوم پلیاورتان و نوارهای آکوستیک پر شود.
اندازهگیریهای انجامشده در پروژههای مسکونی مناطق پرترافیک تهران نشان میدهد که یک پنجره آکوستیک با مشخصات فوق، تراز نویز داخلی را از ۶۵ دسیبل به ۳۲ تا ۳۵ دسیبل کاهش میدهد. این ارقام با استانداردهای آسایش صوتی در فضاهای خواب و نشیمن کاملاً همخوانی دارد.
انواع شیشه عایق صوت و عملکرد هر کدام
همه شیشههایی که با عنوان «دوجداره» به فروش میرسند، عایق صوتی نیستند. تفاوت میان شیشه دوجداره معمولی، لمینت استاندارد و لمینت آکوستیک بسیار زیاد است. جدول زیر خلاصهای از ساختارهای رایج و میزان کاهش صدای تقریبی آنها را بر اساس شاخص STC ارائه میدهد:
| نوع شیشه | ساختار | کاهش صدا (STC) | کاربرد پیشنهادی |
|---|---|---|---|
| تکجداره فلوت | ۴ میلیمتر | ۲۵-۲۸ | محیطهای روستایی کمصدا |
| دوجداره ساده با هوا | ۴-۱۲-۴ میلیمتر | ۲۸-۳۲ | مناطق شهری با ترافیک کم |
| دوجداره لمینت استاندارد | ۴-۱۲-۴ میلیمتر لمینت | ۳۳-۳۶ | ترافیک متوسط شهری |
| دوجداره لمینت آکوستیک | ۶-۱۶-۶ میلیمتر (PVB آکوستیک) | ۳۸-۴۳ | کنار بزرگراهها، خیابانهای اصلی |
| سهجداره آکوستیک | ۸-۱۲-۶-۱۲-۶ میلیمتر | ۴۲-۴۷ | فرودگاه، مناطق صنعتی، استودیو |
| لمینت آکوستیک فوقسنگین | ۸+۸ میلیمتر (PVB آکوستیک ۱.۵۲ میلیمتر) | ۴۴-۴۸ | استودیوهای حرفهای ضبط صدا |
نکته مهم این است که شاخص STC بیشتر بر کاهش صداهای فرکانس میانی و بالا (مکالمات، بوق خودرو) متمرکز است. برای نویزهای بم مانند موتور کامیون یا هواپیما، پارامتر OITC (کلاس انتقال صوت در فضای باز) معیار دقیقتری است. شیشههای لمینت آکوستیک با لایه PVB ویژه، در این شاخص نیز عملکرد بهتری دارند.
اشتباهات رایجی که عملکرد آکوستیک را نابود میکنند
خطای اول: تمرکز صرف بر شیشه و نادیده گرفتن قاب
در بسیاری از پروژههای بازسازی، شیشههای لمینت آکوستیک گرانقیمت درون قابهای آلومینیومی ساده یا آهنی قدیمی نصب میشوند. این قابها فاقد درزبندی مؤثر هستند و صدا از درزهای ریز اطراف شیشه و بین لنگههای بازشو نفوذ میکند. نتیجه آن است که کاهش صدای واقعی به ۳۰ دسیبل هم نمیرسد، در حالی که روی کاغذ شیشه ۴۲ دسیبل افت داشته است. صوت مانند آب، از هر شکافی عبور میکند. یک درز ۰.۱ درصدی از سطح پنجره میتواند تا ۵۰ درصد کارایی عایقصوتی را کاهش دهد.
راهحل قطعی، استفاده از قابهای UPVC با حداقل سه ردیف درزبندی است. نوارهای لاستیکی EPDM با حافظه الاستیک بالا و پر کردن کامل فضای بین قاب و دیوار با فوم پلیاورتان، الزامی است. همچنین یراقآلات باید بهگونهای رگلاژ شوند که در هنگام بسته شدن، فشار یکنواخت بر تمام نقاط درزگیر وارد شود.
خطای دوم: فروش شیشه دوجداره معمولی بهجای شیشه آکوستیک
این خطا اغلب از سوی فروشندگانی رخ میدهد که دانش فنی کافی ندارند. عبارت شیشه دوجداره با گاز آرگون عایق صدا هم هست یک ادعای نادرست است. گاز آرگون چگالی کمی دارد و تنها انتقال حرارت همرفتی را کاهش میدهد.
در مقابل، فاصله هوایی با هوای خشک یا آرگون، اگر به اندازه کافی عریض باشد (۱۶ تا ۲۰ میلیمتر)، صرفاً از طریق جرم مضاعف و فاصله، بر روی صوت تأثیر میگذارد. اما بدون لایه PVB میراییکننده، کاهش صدای فرکانسهای پایین بسیار ناچیز خواهد بود.
در یک ساختمان مسکونی نزدیک به محدوده فرودگاه، با وجود نصب پنجرههای دوجداره با گاز آرگون، تراز نویز داخلی همچنان ۶۰ دسیبل بود. پس از تعویض شیشهها با نوع لمینت آکوستیک نامتقارن (۶+۸ میلیمتر با PVB آکوستیک)، تراز به ۳۶ دسیبل رسید. این تغییر ۲۴ دسیبلی تفاوت میان یک محیط غیرقابل سکونت و یک فضای آرام را نشان میدهد.
نحوه انتخاب شیشه آکوستیک بر اساس منبع نویز

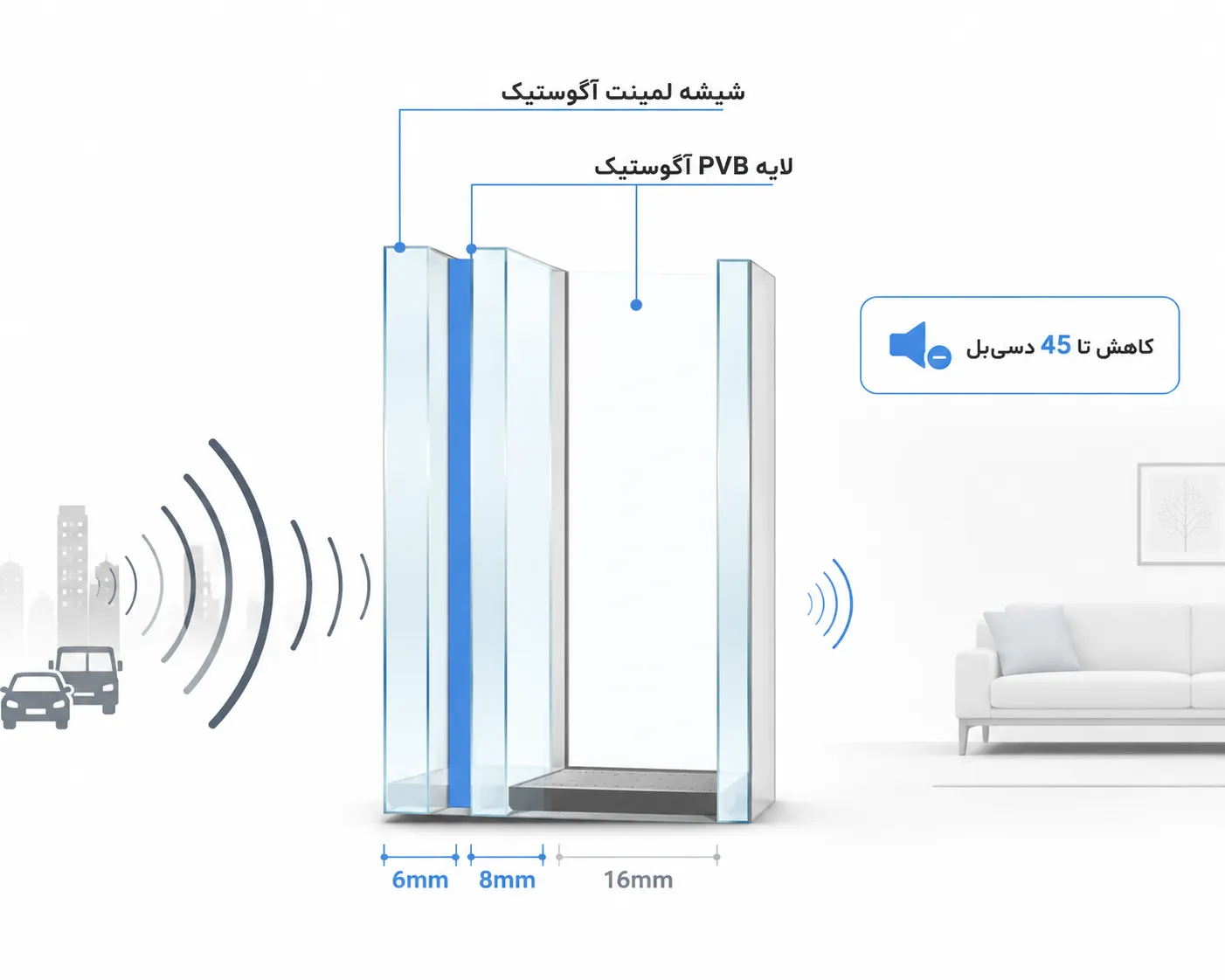

انتخاب پیکربندی مناسب مستقیماً به طیف فرکانسی نویز محیط بستگی دارد. برای صدای ترافیک شهری که ترکیبی از فرکانسهای بم و میانی است، یک لمینت آکوستیک ۶+۸ میلیمتر با فاصله هوایی ۱۶ میلیمتر گزینه ایدهآلی است.
اگر ساختمان در معرض صدای راهآهن یا هواپیما قرار دارد، افزایش ضخامت به ۸+۱۰ میلیمتر و استفاده از دو لایه PVB آکوستیک توصیه میشود.
برای صوتهای فرکانس بالا مانند صدای گفتوگوی همسایه، یک لمینت استاندارد با PVB معمولی نیز عملکرد قابل قبولی دارد، اما همچنان انتخاب نامتقارن ضخامتها مؤثر است.
همچنین در فضاهایی که همزمان به عایق حرارتی نیاز است، میتوان از ترکیب شیشه Low-E با لایه آکوستیک بهره برد، مشروط بر آنکه پوشش Low-E بر روی سطح داخلی یا خارجی یکی از شیشهها اعمال شود و تداخلی با عملکرد PVB ایجاد نکند.
مشخصات فنی که در زمان خرید باید درخواست شود:
- گواهی آزمایش کاهش صوت طبق استاندارد ISO 10140-2
- مشخص بودن نوع و ضخامت لایه PVB (آکوستیک یا استاندارد)
- ضخامت دقیق هر یک از لایههای شیشه و فاصله هوایی
- جنس اسپیسر (ترجیحاً اسپیسر گرم برای جلوگیری از پل حرارتی)
پرسشهای رایج درباره شیشه آکوستیک
تفاوت شیشه آکوستیک و شیشه دوجداره معمولی در چیست؟
شیشه دوجداره معمولی دو لایه شیشه با فاصله هوایی است که هدف اصلی آن عایق حرارتی است و کاهش صدای آن بین ۲۸ تا ۳۲ دسیبل متغیر است. شیشه آکوستیک دارای لایه PVB جاذب صوت است که انرژی ارتعاشی را مستهلک میکند و کاهش صدای ۴۰ تا ۴۵ دسیبل را ممکن میسازد.
آیا میتوان شیشه آکوستیک را در قابهای قدیمی نصب کرد؟
تنها در صورتی که قاب موجود از استحکام کافی برای تحمل وزن اضافی برخوردار باشد و امکان درزبندی کامل فراهم شود. در غیر این صورت، تعویض کامل پنجره به صرفهتر و مؤثرتر است.
پربازدهترین ضخامت شیشه آکوستیک برای منازل شهری کدام است؟
ترکیب نامتقارن ۶+۸ میلیمتر لمینت آکوستیک با فاصله ۱۶ میلیمتر، تعادل خوبی بین قیمت و عملکرد (حدود ۴۲ دسیبل کاهش) ایجاد میکند و برای اکثر مناطق شهری مناسب است.
چرا گاهی شیشه آکوستیک هم جلوی صدا را نمیگیرد؟
علت اصلی، درزبندی نامناسب قاب، فرسودگی نوارهای لاستیکی، رگلاژ نبودن یراقآلات، یا نفوذ صدا از مسیرهایی مانند کانالهای تهویه، سقف کاذب و حتی پریزهای برق مشترک با دیوار همسایه است. بررسی تمام مسیرهای نفوذ صوت ضروری است.
آیا شیشه آکوستیک مانع ورود گرما و سرما هم میشود؟
لایه PVB بیش از ۹۹٪ اشعه فرابنفش را مسدود میکند. اما برای کنترل حرارتی، باید از شیشههای Low-E یا پوششهای کنترل خورشیدی استفاده کرد. شیشه آکوستیک را میتوان با این پوششها ترکیب کرد.
طول عمر مفید شیشه آکوستیک چقدر است؟
در صورت آببندی صحیح و جلوگیری از نفوذ رطوبت به داخل لایهها، عمر مفید بیش از ۲۰ سال است. کدر شدن یا کاهش شفافیت نشانه نفوذ رطوبت و هشدار برای تعویض شیشه است.
هزینه تقریبی شیشه آکوستیک نسبت به شیشه معمولی چقدر است؟
شیشه لمینت آکوستیک معمولاً ۲.۵ تا ۳ برابر شیشه دوجداره ساده قیمت دارد. یک پنجره کامل آکوستیک با قاب UPVC در بازار ایران، بسته به ابعاد و یراقآلات، مترمربعی ۵.۵ تا ۸ میلیون تومان برآورد میشود.
جمعبندی
شیشه آکوستیک یک راهحل مهندسیشده برای کاهش نویز است، نه یک کالای مصرفی ساده. رسیدن به کاهش ۴۵ دسیبل، نیازمند انتخاب دقیق ضخامتها، استفاده از لایه PVB تخصصی، فاصله هوایی بهینه و اجرای بینقص قاب و درزبندی است.
حذف هر یک از این اجزا، عملکرد نهایی را به شدت افت میدهد. قبل از هر اقدامی، منبع و فرکانس نویز شناسایی شود و بر اساس آن پیکربندی شیشه تعیین گردد. در نهایت، پنجره آکوستیک یک سرمایهگذاری بلندمدت برای سلامت و آسایش ساکنان است، مشروط بر آنکه تمام حلقههای زنجیره نصب، با دقت و تخصص بسته شوند.
