نمای شیشه ای کرتین وال یک سیستم مهندسی برای پوشش نمای بیرونی ساختمان است که بدون تحمل بارهای اصلی سازه، وزن خود و نیروهای محیطی مانند فشار باد را از طریق اتصالات به اسکلت ساختمان منتقل می کند. انتخاب نوع سیستم، ابعاد لامل، مشخصات شیشه، روش آب بندی و کیفیت نصب، مستقیما بر ایمنی، دوام و عملکرد نهایی نما تاثیر دارد. در این صفحه با انواع کرتین وال، تفاوت سیستم های اجرایی، عوامل موثر بر قیمت، مراحل نصب و معیارهای انتخاب مجری آشنا می شوید. همچنین در طراحی ورودی ساختمان می توان نما را با یک درب شیشه ای هماهنگ کرد تا ظاهر نمای اصلی و مسیر ورود به ساختمان یکپارچه باقی بماند.
همین حالا با کارشناسان ترنج گلس تماس بگیرید تا بهترین مدل درب اتوماتیک شیشهای را برای پروژه شما پیشنهاد دهیم+نصب و اجرای عالی با تضمین کیفیت.

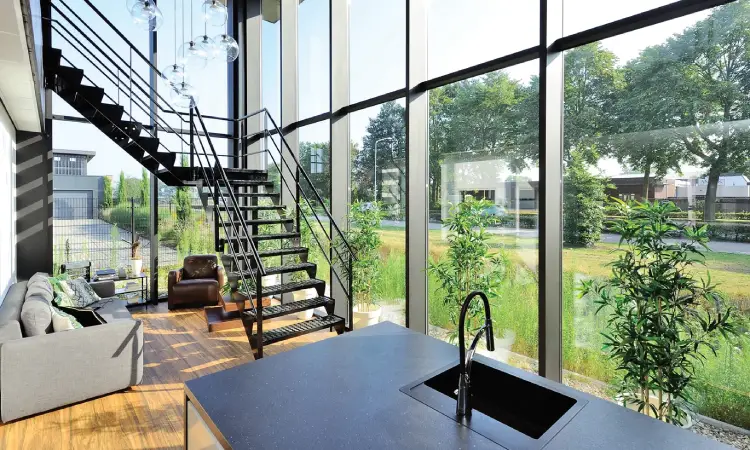

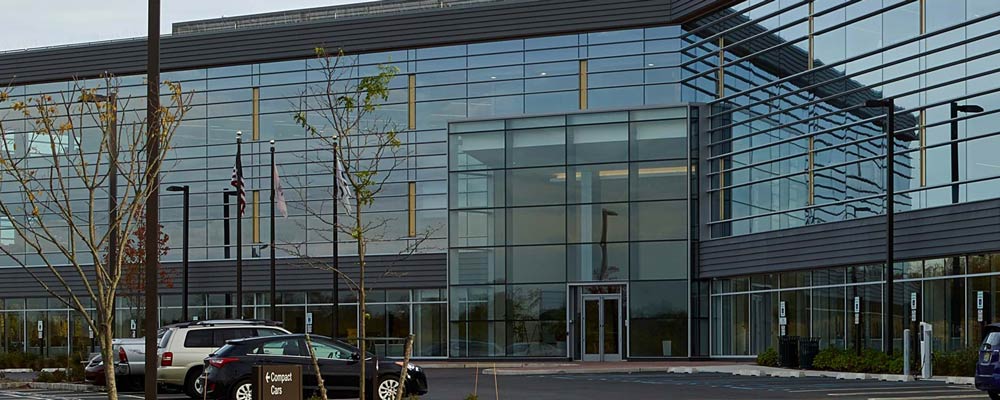

نمای شیشه ای کرتین وال نوعی پوسته خارجی غیر باربر است که بار طبقات، سقف یا ستون های ساختمان را تحمل نمی کند. این سیستم از شبکه ای شامل پروفیل های عمودی و افقی، شیشه، براکت، گسکت و اتصالات تشکیل می شود و نیروهای وارد شده به نما را به سازه اصلی انتقال می دهد. استقلال کرتین وال از دیوارهای باربر، امکان ایجاد سطوح شیشه ای وسیع، ورود نور طبیعی و اجرای طرح های متنوع معماری را فراهم می کند. در ورودی های کم تردد نیز می توان یک درب شیشه ای لولایی را با رنگ و فرم پروفیل های نما هماهنگ کرد. عملکرد مناسب این نما فقط به ظاهر شیشه وابسته نیست. محاسبه فشار باد، کنترل خیز لامل ها، انتخاب ضخامت شیشه، طراحی مسیر تخلیه آب و پیش بینی حرکت های حرارتی اجزای نما باید پیش از تولید انجام شود. هرگونه تصمیم گیری صرفا براساس ظاهر یا قیمت اولیه می تواند در آینده باعث نفوذ آب، لرزش شیشه، تغییر شکل پروفیل یا افزایش هزینه تعمیر شود. به همین دلیل کرتین وال باید به عنوان یک سیستم کامل طراحی شود، نه مجموعه ای جدا از شیشه و آلومینیوم.

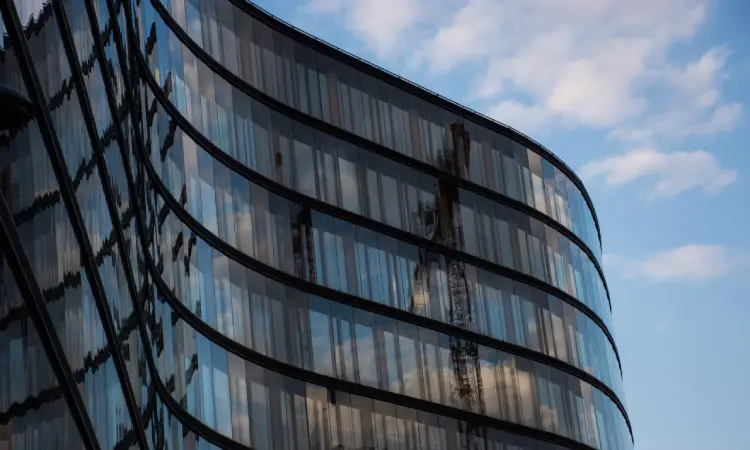

روش ساخت و نصب مشخص می کند اجزای کرتین وال در محل پروژه مونتاژ شوند یا به صورت پنل های آماده از کارخانه به کارگاه انتقال پیدا کنند. دو سیستم اصلی در این دسته، استیک و یونیتایز هستند و انتخاب میان آن ها به ارتفاع ساختمان، متراژ نما، سرعت مورد انتظار، امکانات حمل و شرایط کارگاه بستگی دارد. این دسته بندی با فیس کپ و فریم لس تفاوت دارد؛ زیرا استیک و یونیتایز روش اجرا را مشخص می کنند، اما فیس کپ و فریم لس به ظاهر خارجی و نحوه تثبیت شیشه مربوط هستند. در ورودی هایی که فضای چرخش درب محدود است، استفاده از درب شیشه ای کشویی می تواند مکمل مناسبی برای نمای شیشه ای باشد.
در سیستم استیک، مولیون های عمودی، ترنسوم های افقی و سایر اجزای نما به صورت جداگانه تولید و در محل پروژه مونتاژ می شوند. این روش امکان تنظیم اجزا براساس ابعاد واقعی دهانه ها و شرایط موجود در کارگاه را فراهم می کند و برای بسیاری از ساختمان های اداری، تجاری و پروژه های با ارتفاع متوسط کاربرد دارد. هزینه اولیه استیک معمولا نسبت به سیستم یونیتایز کنترل پذیرتر است، اما کیفیت نهایی آن وابستگی بیشتری به دقت اندازه گیری، شاقول بودن زیرسازی و مهارت تیم نصب دارد. برنامه زمان بندی پروژه نیز باید با توجه به حجم مونتاژ و نصب در محل تنظیم شود.
در سیستم یونیتایز، پنل های بزرگ شامل فریم، شیشه، گسکت و بخش مهمی از اتصالات در محیط کارخانه مونتاژ می شوند. پنل های آماده پس از کنترل کیفیت به پروژه انتقال پیدا می کنند و معمولا به صورت طبقه به طبقه روی سازه نصب می شوند. این روش برای برج ها، نماهای وسیع و پروژه هایی که سرعت نصب در ارتفاع اهمیت زیادی دارد مناسب است. هزینه طراحی، تولید، حمل و تجهیزات نصب یونیتایز بیشتر است، اما کنترل کارخانه ای می تواند یکنواختی ساخت و سرعت اجرای کارگاه را افزایش دهد.

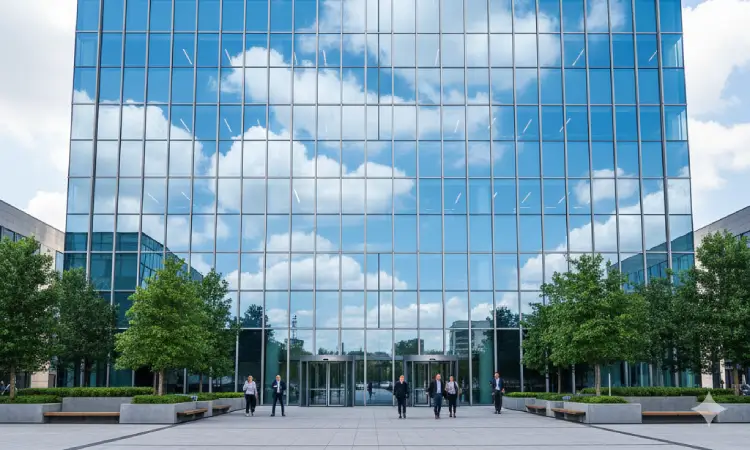

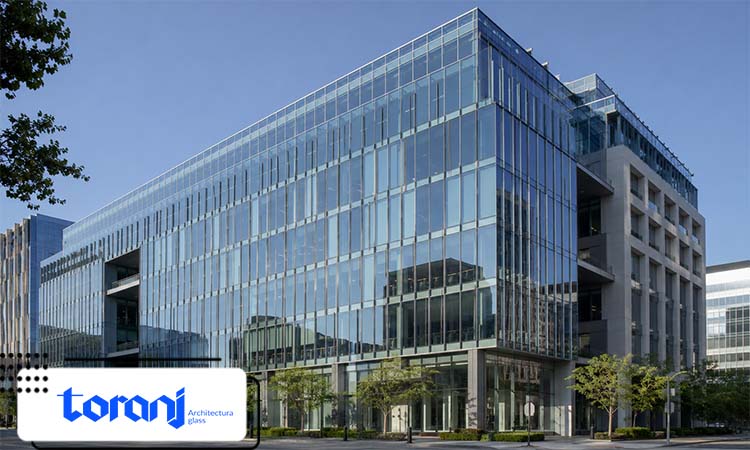

ظاهر خارجی نما و روش تثبیت شیشه یکی از مهم ترین معیارهای انتخاب سیستم کرتین وال است. در فیس کپ، درپوش های آلومینیومی روی خطوط افقی و عمودی دیده می شوند؛ در نیمه کپ، این درپوش فقط در یک جهت باقی می ماند؛ و در فریم لس، تلاش می شود سطح خارجی نما تا حد ممکن یکپارچه و شیشه ای دیده شود. انتخاب میان این مدل ها باید هم زمان با بررسی بودجه، شرایط نگهداری، ابعاد شیشه و حساسیت اجرایی پروژه انجام شود. برای ورودی مجتمع های پرتردد نیز می توان درب شیشه ای اتوماتیک را با خطوط و مدول بندی نمای کرتین وال هماهنگ کرد.
| نوع سیستم | ظاهر خارجی | شرایط مناسب استفاده | نکته اجرایی | وضعیت نسبی هزینه |
|---|---|---|---|---|
| استیک | وابسته به نوع فیس کپ یا فریم لس | پروژه های متوسط و نماهای قابل تنظیم در محل | مونتاژ اصلی در کارگاه انجام می شود | متغیر و معمولا کنترل پذیرتر |
| یونیتایز | یکپارچه و منظم | برج ها و پروژه های بزرگ با برنامه زمانی فشرده | پنل ها در کارخانه مونتاژ می شوند | بالاتر به دلیل تولید و حمل تخصصی |
| فیس کپ | دارای خطوط آلومینیومی نمایان | پروژه هایی با اولویت تثبیت مکانیکی و نگهداری ساده تر | شیشه با صفحه فشار و کپ تثبیت می شود | معمولا اقتصادی تر از فریم لس |
| نیمه کپ | دارای کپ در یک جهت | نماهای مدرن با ریتم افقی یا عمودی مشخص | ترکیبی از جزئیات فیس کپ و فریم لس است | بین فیس کپ و فریم لس |
| فریم لس | سطح شیشه ای یکپارچه تر | ساختمان های مدرن و پروژه های شاخص | نیازمند دیتیل دقیق و اجرای کنترل شده سیلیکون سازه ای است | وابسته به شیشه و پیچیدگی اتصال |
هیچ یک از این سیستم ها به صورت مطلق برای تمام پروژه ها بهترین گزینه نیست. برای مثال، فیس کپ می تواند تعمیر و تعویض اجزا را ساده تر کند، در حالی که فریم لس ظاهر یکدست تری به ساختمان می دهد. یونیتایز نیز برای هر ساختمان مرتفعی الزاما انتخاب اقتصادی نیست و باید امکان تولید، حمل و نصب پنل ها بررسی شود. تصمیم نهایی باید براساس نقشه معماری، محاسبات فنی و محدودیت های واقعی پروژه انجام شود.

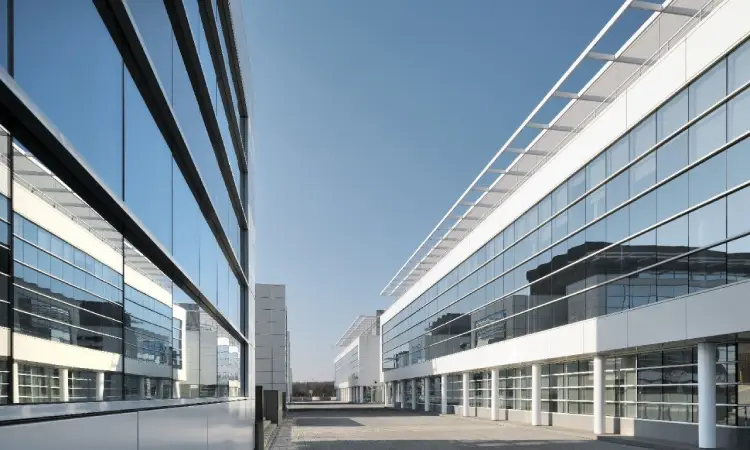

نمای شیشه ای کرتین وال وال مجموعه ای از اجزای وابسته به یکدیگر است و ضعف هر بخش می تواند عملکرد کل نما را مختل کند. لامل های عمودی و افقی وظیفه نگهداری شیشه و انتقال نیرو را بر عهده دارند، براکت ها اتصال نما به سازه اصلی را برقرار می کنند و گسکت ها و سیلیکون ها مسیرهای نفوذ هوا و آب را کنترل می کنند. شیشه نیز باید متناسب با ابعاد پنل، فشار باد، ایمنی، کنترل انرژی و نیاز آکوستیک انتخاب شود. بنابراین مقایسه پیشنهادهای اجرایی فقط براساس ضخامت شیشه یا وزن آلومینیوم، ارزیابی کاملی ارائه نمی دهد.

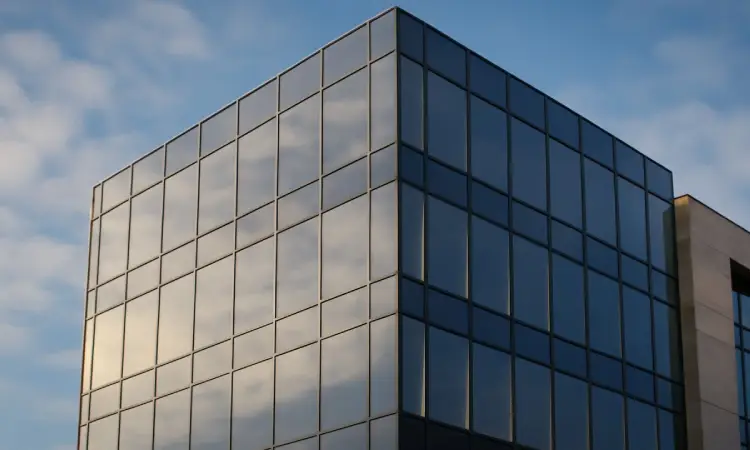

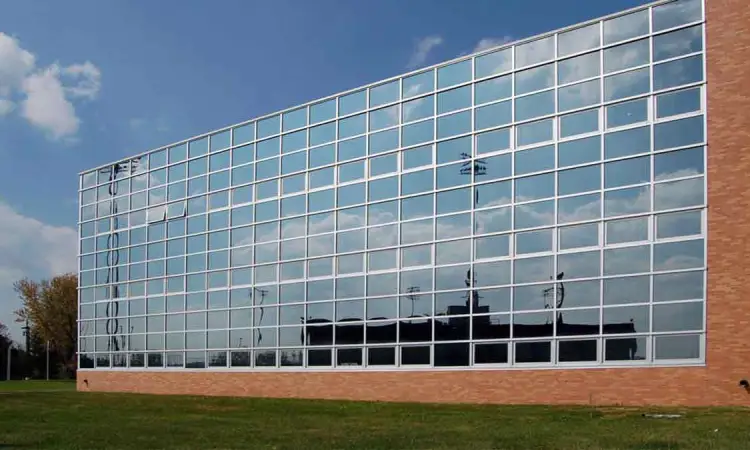

لامل های آلومینیومی باید بر اساس فاصله تکیه گاه ها، ابعاد مدول، فشار مثبت و منفی باد و مقدار خیز مجاز انتخاب شوند. عمق و ضخامت پروفیل برای تمام پروژه ها یکسان نیست و افزایش بدون محاسبه ابعاد پروفیل نیز لزوما به معنی طراحی بهتر نیست. نوع پوشش سطحی مانند رنگ پودری یا آنادایز باید با شرایط محیطی و طرح معماری هماهنگ باشد. در سیستم های ترمال بریک نیز مسیر انتقال حرارت میان بخش داخلی و خارجی پروفیل با جزئیات مخصوص کنترل می شود.
شیشه سکوریت، لمینت، دوجداره، سه جداره و شیشه دارای پوشش Low-E از گزینه های قابل بررسی برای نمای کرتین وال هستند. نوع مناسب باید پس از ارزیابی ارتفاع ساختمان، ابعاد هر جام، احتمال برخورد، شرایط اقلیمی و الزامات ایمنی تعیین شود. در برخی پروژه ها ترکیب شیشه سکوریت و لمینت یا استفاده از شیشه دوجداره ایمن ضرورت پیدا می کند. رنگ، میزان بازتاب، عبور نور و عملکرد حرارتی شیشه نیز باید پیش از سفارش با نمونه واقعی بررسی شود.
گسکت های EPDM در بسیاری از سیستم ها برای درزبندی، ایجاد انعطاف و کنترل تماس مستقیم شیشه با پروفیل استفاده می شوند. در مدل های فریم لس، انتخاب سیلیکون سازه ای باید با توجه به سازگاری مواد، ابعاد اتصال و دستورالعمل تولیدکننده انجام شود. براکت، پیچ، انکر و صفحات اتصال نیز باید ظرفیت انتقال نیروهای محاسبه شده را داشته باشند. استفاده از چسب یا اتصال نامتناسب می تواند باعث افت آب بندی، جداشدگی موضعی یا کاهش دوام سیستم شود.
انتخاب سیستم مناسب باید پیش از قیمت گیری نهایی و براساس اطلاعات واقعی پروژه انجام شود. کارفرما، معمار، طراح سازه و مجری نما باید درباره مدول بندی، نوع بازشو، رنگ پروفیل، مشخصات شیشه و روش نصب به جمع بندی مشترک برسند. تغییر این موارد پس از تولید می تواند باعث افزایش پرت، تاخیر و هزینه دوباره کاری شود. مهم ترین معیارهای تصمیم گیری عبارت اند از:
پیش از عقد قرارداد بهتر است نقشه های اجرایی، نمونه رنگ پروفیل، ترکیب شیشه و روش آب بندی تایید شوند. همچنین باید مشخص باشد مسئولیت اندازه گیری، تهیه نقشه کارگاهی، حمل، تجهیزات ارتفاع، آزمایش ها و تحویل نهایی بر عهده کدام طرف است. پیشنهاد قیمتی که این موارد را مشخص نکند، امکان مقایسه دقیق با پیشنهادهای دیگر را کاهش می دهد. شفافیت در دامنه کار از اختلافات اجرایی و هزینه های پیش بینی نشده جلوگیری می کند.

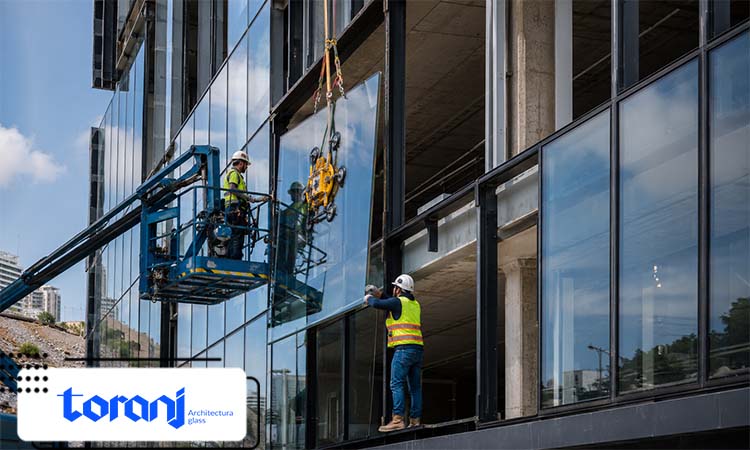

اجرای اصولی نمای شیشه ای کرتین وال از اندازه گیری و تهیه نقشه های کارگاهی آغاز می شود و به نصب شیشه، آب بندی و کنترل نهایی ختم می شود. ترتیب مراحل باید با برنامه سازه، عملیات داخلی ساختمان و دسترسی به طبقات هماهنگ باشد. شروع تولید پیش از تثبیت ابعاد یا تایید دیتیل ها می تواند موجب ناسازگاری قطعات با شرایط واقعی پروژه شود. یک روند اجرایی کنترل شده معمولا شامل مراحل زیر است:
مدت زمان اجرا به متراژ، نوع سیستم، تعداد طبقات، آماده بودن سازه، شرایط تولید شیشه و دسترسی پروژه وابسته است. در سیستم استیک بخش بیشتری از مونتاژ در محل انجام می شود، در حالی که یونیتایز به زمان بیشتری برای طراحی و تولید کارخانه ای نیاز دارد اما نصب پنل ها در سایت می تواند سریع تر پیش برود. تغییر نقشه، تاخیر در آماده سازی اسکلت و عدم دسترسی مناسب از عوامل رایج افزایش زمان اجرا هستند. زمان قطعی باید پس از بررسی برنامه پروژه و دامنه دقیق عملیات تعیین شود.

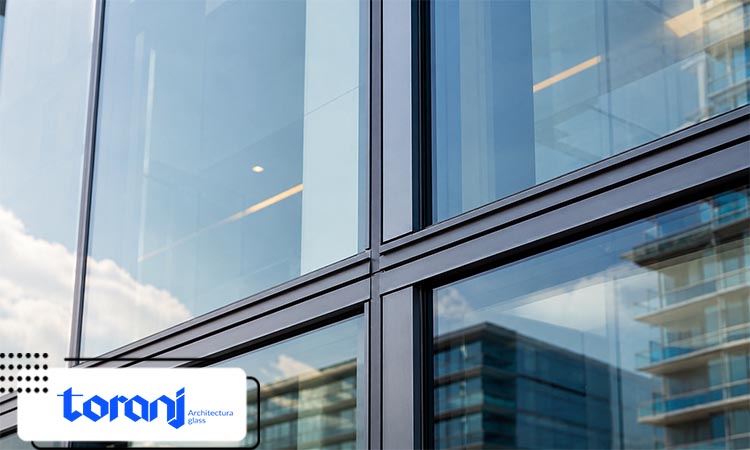

کنترل نفوذ آب و هوا یکی از بخش های اصلی طراحی نمای شیشه ای کرتین وال است. مسیرهای تخلیه آب، محل قرارگیری گسکت ها، اتصال مولیون و ترنسوم و درزهای پیرامونی باید به گونه ای طراحی شوند که آب وارد شده به بخش خارجی سیستم به سمت بیرون هدایت شود. استفاده بیشتر از چسب نمی تواند جای دیتیل صحیح آب بندی را بگیرد. عملکرد واقعی سیستم به طراحی، کیفیت تولید و دقت نصب به صورت هم زمان وابسته است.
پس از اجرا، اتصالات، گسکت ها، درزهای سیلیکونی، شیشه ها و مسیرهای تخلیه آب باید به صورت دوره ای بازدید شوند. شستشوی نما باید با مواد سازگار با شیشه، پوشش آلومینیوم و درزگیرها انجام شود و ابزار زبر یا مواد خورنده مورد استفاده قرار نگیرد. در صورت مشاهده ترک شیشه، جداشدگی چسب، نفوذ آب یا تغییر شکل پروفیل، بررسی فنی نباید به تعویق بیفتد. تعمیر موضعی نیز باید با مواد سازگار با سیستم اولیه و مطابق دستورالعمل فنی انجام شود.
ترنج گلس در وب سایت رسمی خود، طراحی، تامین و اجرای شیشه های ساختمانی، نماهای شیشه ای و درب های اتوماتیک را از خدمات اصلی مجموعه معرفی کرده است. روند همکاری مجموعه شامل بازدید، طراحی و اجرا است و دفتر آن در تهران قرار دارد. سابقه اعلام شده برند بیش از ۴۵ سال است و خدمات پروژه ای آن برای نقاط مختلف ایران ارائه می شود. مشخصات فنی، زمان اجرا و شرایط خدمات پس از فروش هر پروژه باید در پیشنهاد و قرارداد همان پروژه به صورت دقیق ثبت شود. برای دریافت پیشنهاد مناسب، بهتر است نقشه معماری، تصویر محل، متراژ تقریبی، تعداد طبقات و نوع نمای مورد نظر ارسال شود. در صورتی که پروژه هنوز در مرحله طراحی است، بررسی زودهنگام مدول بندی می تواند هماهنگی میان سازه، نما و ورودی ها را ساده تر کند. اگر ساختمان وارد مرحله اجرا شده است، بازدید و برداشت ابعاد واقعی پیش از سفارش شیشه و پروفیل اهمیت بیشتری پیدا می کند. این اطلاعات به تهیه پیشنهاد فنی و مالی دقیق تر کمک می کنند.
انتخاب نمای شیشه ای کرتین وال شیشه ای باید با بررسی هم زمان معماری، محاسبات باد، نوع شیشه، سیستم پروفیل، روش نصب و جزئیات آب بندی انجام شود. فیس کپ، نیمه کپ، فریم لس، استیک و یونیتایز هر کدام برای شرایط مشخصی مناسب هستند و انتخاب صرفا براساس ظاهر یا کمترین قیمت، ریسک فنی پروژه را افزایش می دهد. بهترین نقطه شروع، ارائه نقشه و مشخصات پروژه به تیم فنی و دریافت یک پیشنهاد شفاف شامل متریال، روش اجرا و محدوده مسئولیت ها است. پس از این بررسی می توان درباره سیستم مناسب، هزینه واقعی و برنامه زمانی تصمیم دقیق تری گرفت.
در این بخش به چند سوال پرتکرار درباره انتخاب، قیمت و اجرای نمای کرتین وال پاسخ داده شده است. جزئیات فنی هر موضوع در بخش های اصلی صفحه توضیح داده شده و تصمیم نهایی باید براساس مشخصات واقعی پروژه گرفته شود.
